ISO-KF

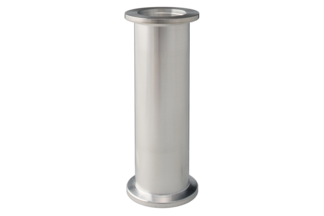

Intermediate Piece - Stainless Steel

Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-KF fittings are manufactured according to ISO 2861/1, DIN 28403 and Pneurop 6606. Our quality fittings are the standard components for all vacuum and high vacuum applications. The high quality INFICON components are designed and tested for leak rates less than 1 x 10-9 mbar l/s.
Specifications
Type | DN 16 ISO-KF | DN 25 ISO-KF | DN 40 ISO-KF (l=76,2 mm) | DN 40 ISO-KF (l=130mm) | DN 50 ISO-KF |
Dimension A | 80 | 100 | 76.2 | 130 | 140 |
Dimension B | 16 | 25 | 40.5 | 40.5 | 53 |
Material: | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 | Stainless Steel 304/1.4301 |
Part Number
Part Number | Description | |
DN 16 ISO-KF | 211-227 | Intermediate piece, Al, DN 16 ISO-K |
DN 25 ISO-KF | 211-228 | Intermediate piece, Al, DN 25 ISO-KF |
DN 40 ISO-KF | 211-229 | Intermediate piece, Al, DN 40 ISO-KF |
