Elektrolyt-Schnüffel-Leckdetektor

BES4000

Präzise Leckerkennung für Batteriemodule und -pakete in der modernen Batterieproduktion

Qualitätskontrolle der nächsten Generation bei der Herstellung von Batteriepacks

Das BES4000 eröffnet die Möglichkeit, Elektrolytlecks zu lokalisieren.
Basierend auf dem Prinzip des Elektrolytschnüffelns erkennt es kleinste Spuren von Elektrolytdämpfen, die aus defekten Zellen entweichen. Dadurch lassen sich Lecks direkt an montierten Batteriepacks und Modulen schnell und zuverlässig lokalisieren – ohne dass eine erneute Prüfung in der Kammer erforderlich ist.

Während des Schweißens und der Montage können zuvor dichte Zellen neue Mikrodefekte entwickeln. Das BES4000 erkennt diese Undichtigkeiten schnell und mit hoher Genauigkeit, sodass gezielte Nachbesserungen möglich sind und somit erhebliche Kosten eingespart werden können. Dies spart Zeit, Material und Ressourcen und gewährleistet gleichzeitig höchste Sicherheits- und Qualitätsstandards.

So funktioniert es: Elektrolyt- Schnüffeltechnologie

Der BES4000 verwendet das Elektrolyt-Lösungsmittel selbst – in der Regel DMC oder EMC – als Spürgas. Entweichende Dämpfe werden von einem hochempfindlichen Sensorsystem erfasst, das innerhalb einer Sekunde reagiert. So können Bediener selbst in komplexen Batteriepack-Baugruppen die genaue Stelle von Lecks lokalisieren.

Die ideale Ergänzung für Zelltests

In Kombination mit den Elektrolytleckdetektoren der ELT-Serie bildet das BES4000 einen geschlossenen Regelkreis:

ELT Vmax identifiziert, welche Zellen die Leckprüfung nicht bestehen.
BES4000 lokalisiert die genaue Leckstelle zur Prozessoptimierung.

Zusammen gewährleisten sie maximale Zuverlässigkeit in jeder Phase der Batterieproduktion – von der Validierung einzelner Zellen bis hin zur vollständigen Prüfung von Zellen und Packs.

Vorteile auf einen Blick

Auffinden kleinster Lecks dank hoher Empfindlichkeit
Sensor reagiert nur auf Elektrolytdämpfe
Vermeidung von Fehlalarmen aufgrund von Hintergrundgeräuschen durch doppelten Einlass
Hohe Lebensdauer dank langlebigem Infrarotsensor
Schnelle Reaktionszeit für genaue Lokalisierung von Lecks
Schnelle Wiederherstellung nach größeren Lecks für hohe Betriebszeit
Kalibrierte Leckrate, rückverfolgbar nach nationalen Standards

Typische Anwendungen

Endmontage-Nachbearbeitung

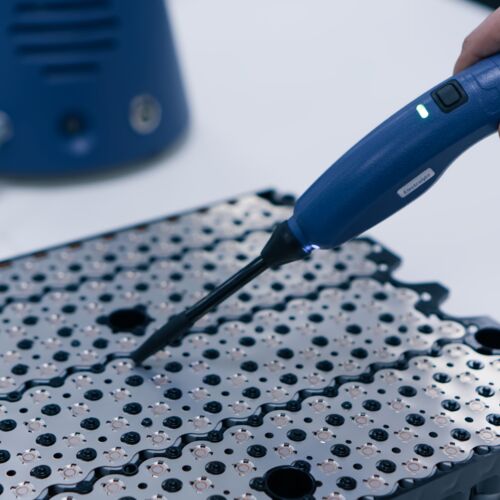

Erkennen und lokalisieren Sie defekte Zellen in Batteriemodulen und großen Batteriepacks. Fehlerhafte Zellen können schnell ausgetauscht werden, was die Sicherheit und Langlebigkeit der Batteriepacks erhöht.
Feedback zur Zellfertigung
Lokalisieren Sie mikroskopisch kleine Lecks in Zellen mit Elektrolytversagen, verfolgen Sie Defekte bis zu ihrem Ursprung zurück und optimieren Sie die Prozessparameter für eine stabile Produktion.
Zukunftsfähige Designs
Ideal für großformatige Packs und Cell-to-Pack-Architekturen, bei denen eine vollständige Kammerprüfung nicht mehr möglich ist.

Spezifikationen

Kleinste nachweisbare Leckrate	0.5 g/a DMC (1 ppm)
Leackraten-Einheit	g/a, oz/yr, lb/yr, ppm
Erkennungssensor	IR-Technologie
Ansprechzeit	< 1 s
Schnittstellen	PROFIBUS, PROFINET, DeviceNet, EtherNet/IP, serielle Schnittstellen (RS232), digital I/Os
Abmessungen (Durchmesser, Höhe)	266 mm, 365 mm
Gewicht	4.5 kg
Betriebstsprachen	Deutsch, Englisch, Spanisch, Koreanisch, Chinesisch, Japanisch

Artikelnummer

Bestellinformationen

Zubehör

Verbrauchsmaterial

610-001

BES4000 Elektrolyt-Sniffer-Leckdetektor

560-310	IO1000 Modul
560-315	BM1000 PROFIBUS Modul
560-316	BM1000 PROFINET IO Modul
560-317	BM1000 DeviceNet Modul
560-318	BM1000 Ethernet/IP Modul
560-332	Datenkabel 2 m
560-335	Datenkabel 5 m
560-340	Datenkabel 10 m
511-021	Schnüffelspitze 100 mm
511-024	Schnüffelspitze 400 mm
511-022	Schnüffelspitze, 400 mm, pre-bent, 45°
511-020	Verlängerung für Schnüffelspitze 400 mm
511-029	Verlängerung für Schnüffelspitze tip 500 mm, 45° abgewinkelt
511-040	Verlängerungskabel für Schnüffel-Sonde (4.8 m)
