Kapazitätsmanometer

Edge® CDG045D2

45°C temperaturgesteuert, Skalenendwert 1 ... 1000 Torr / mbar

Das Edge™-Kapazitätsmembranmessgerät von INFICON bietet äußerst genaue Vakuummessungen in rauen Fertigungsumgebungen.

Der bewährte, temperaturgesteuerte, korrosionsbeständige und ultrareine Keramiksensor bietet hervorragende Messbereichsstabilität über viele Jahre sowie modernste Nullpunktstabilität. Das Edge-Messgerät wird mit INFICONs patentierter Sensorabschirmung geliefert, die das Gerät vor unerwünschten Prozessnebenprodukten schützt. Die moderne Elektronik ermöglicht eine über einen breiten Bereich konfigurierbare Signalkonditionierung für alle Anwendungen sowie eine optionale EtherCAT™-Feldbus-Schnittstelle.

Das innovative Heizkonzept ermöglicht die Berührung der Außenfläche und spart wertvollen Werkzeugbauraum. Das INFICON Edge ist das kleinste Vakuummessgerät seiner Art.

Vorteile

Kompakt, spart wertvollen Werkzeugplatz
Einfache Integration, EtherCAT, eine Vielzahl von Messbereichen und Flanschen, standardmäßig mit zwei Sollwerten
Einfacher Nullbefehl per Tastendruck oder Remotesignal, Nullpunktverschiebung einstellbar
Diagnoseanschluss für schnelle Wartungsarbeiten
Zwei Jahre Garantie, längere Lebensdauer mit fortschrittlichem Heizkonzept und Messgerätschutz
Keine langfristige Neukalibrierung aufgrund von exzellenter Signalstabilität und Wiederholbarkeit, selbst bei anspruchsvollen Plasmaanwendungen
Compliance und Standards: CE, EN, UL, SEMI, RoHS

Typische Anwendungen

PVD, Etch, CVD und andere Verfahren in der Halbleiterfertigung

Spezifikationen

1000 Torr, 1100 mbar

500 ... 1 Torr / mbar

Genauigkeit (1)	% of reading	0.15

Auflösung	percent FS	0.003

Ausgangssignal (analog)	V (dc)	0 … +10

Ansprechzeit (2)	ms	30

Werkstoffe gegen Vakuum		Aluminum oxide ceramic (AI₂O₃), stainless steel (AISI 316L ⁽³⁾)
(1) Nichtlinearität, Hysterese, Wiederholbarkeit bei 25 °C Umgebungsbetriebstemperatur ohne Temperatureffekte nach 2-stündigem Betrieb (2) Anstieg 10 ... 90 % des Skalenendwerts (3) 18% Cr, 10% Ni, 3% Mo, 69% Fe

Genauigkeit (1)	% of reading	0.15

Auflösung	percent FS	0.003

Ausgangssignal (analog)	V (dc)	0 … +10

Ansprechzeit (2)	ms	30

Werkstoffe gegen Vakuum		Aluminum oxide ceramic (AI₂O₃), stainless steel (AISI 316L ⁽³⁾)
(1) Nichtlinearität, Hysterese, Wiederholbarkeit bei 25 °C Umgebungsbetriebstemperatur ohne Temperatureffekte nach 2-stündigem Betrieb (2) Anstieg 10 ... 90 % des Skalenendwerts (3) 18% Cr, 10% Ni, 3% Mo, 69% Fe

Spezifikationen herunterladen

Downloads

Broschüren

pdf • 2,1 MB • Englisch

EtherCAT Brochure

pdf • 1,6 MB • Englisch

Datenblätter

Edge CDG045D2 1 … 1000Torr / mbar

pdf • 568,0 KB • Englisch

Edge CDG045D2 1 … 1000Torr / mbar ES

pdf • 618,1 KB • Spanisch

Edge CDG045D2 1 … 1000Torr / mbar JA

pdf • 734,3 KB • Japanisch

Edge CDG045D2 1 … 1000Torr/mbar KO

pdf • 622,7 KB • Koreanisch

Edge CDG045D2 1 … 1000 托 / 毫巴 ZH

pdf • 729,5 KB • Chinesisch

Edge CDG045D2 1 … 1000Torr / mbar DE

pdf • 577,7 KB • Deutsch

Maßzeichnungen

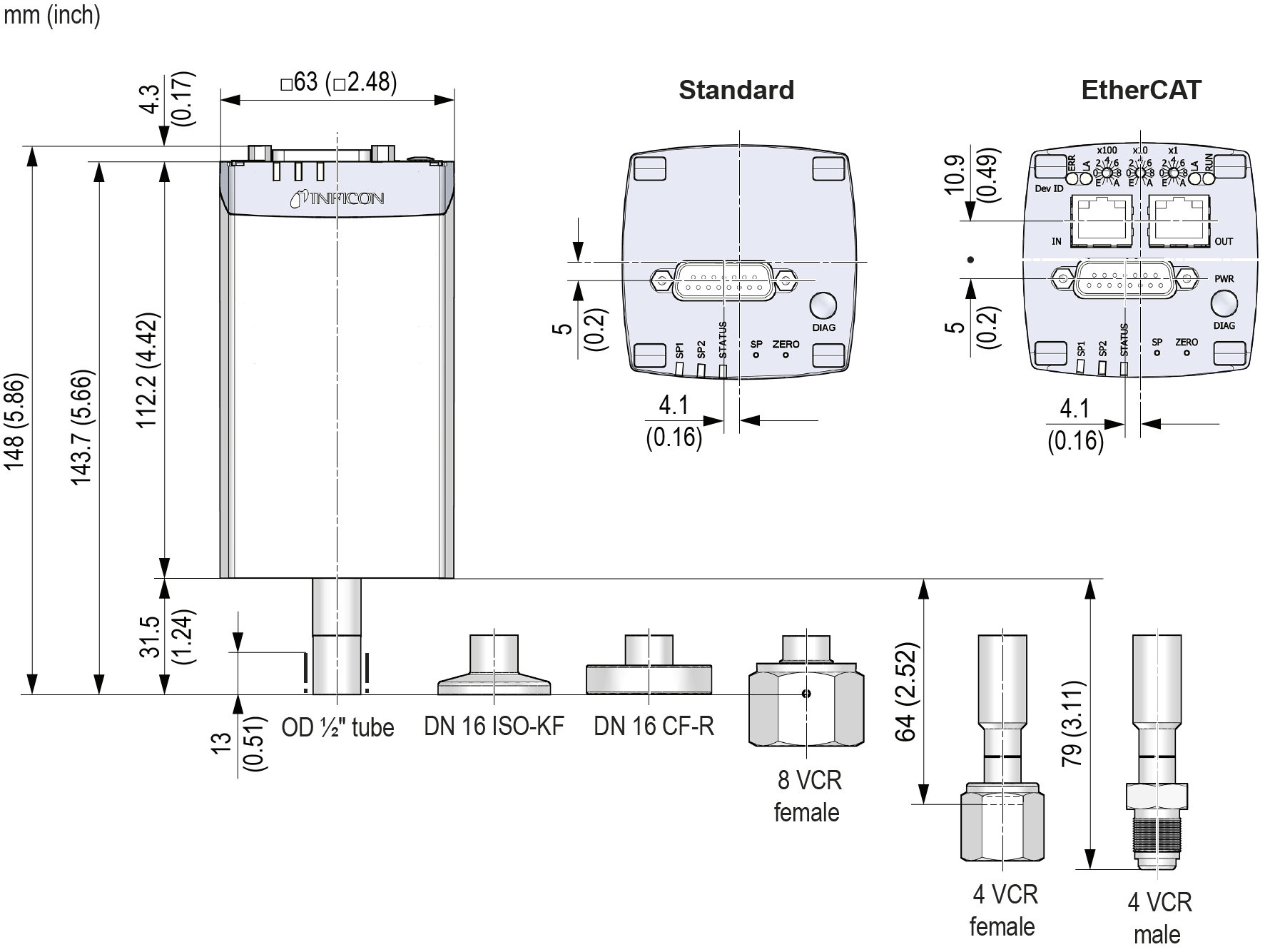

CDG045D2 dimension drawing
