1. Reduzier-Zentrierring, Aluminium
ISO-KF

Reduzier-Zentrierring, Aluminium

Reducing-centering-ring-aluminum
Drop-in-Optionen

Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!

Erfahren Sie mehr

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

ISO-KF-Anschlüsse von INFICON werden gemäß ISO 2861/1, DIN 28403 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse sind die Standardbauteile für alle Vakuum- und Hochvakuumanwendungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.

Vorteile

  • Preisgünstig
  • Weltweite Logistik
  • Design und Maßnahmen richten sich strikt nach international anerkannten Standards
  • 2011/65/EC RoHS-konform

Technische Daten

DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
Massangabe A17 mm
Massangabe B10 mm
Massangabe C12 mm
Massangabe D8 mm
Massangabe E3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

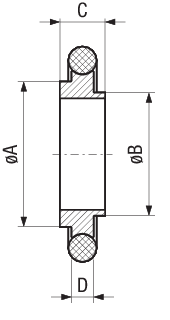

Massbild

Massbild
Massangabe A26 mm
Massangabe B20 mm
Massangabe C22 mm
Massangabe D8 mm
Massangabe E3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Massangabe A41 mm
Massangabe B32 mm
Massangabe C34 mm
Massangabe D8 mm
Massangabe E3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Spezifikationen herunterladen

Artikelnummer

CR
FPM
NBR
EPDM
VMQ
ArtikelnummerBeschreibung
211-072Red. centering ring DN10-16 ISO-KF, Al/CR
211-073Red. centering ring DN20-25 ISO-KF, Al/CR
211-074Red. centering ring DN32-40 ISO-KF, Al/CR
ArtikelnummerBeschreibung
211-075Red. centering ring DN10-16 ISO-KF, Al/FPM
211-076Red. centering ring DN20-25 ISO-KF, Al/FPM
211-077Red. centering ring DN32-40 ISO-KF, Al/FPM
ArtikelnummerBeschreibung
211-712Red. centering ring DN10-16 ISO-KF, Al/NBR
211-713Red. centering ring DN20-25 ISO-KF, Al/NBR
211-714Red. centering ring DN32-40 ISO-KF, Al/NBR
ArtikelnummerBeschreibung
211-715Red. centering ring DN10-16 ISO-KF, Al/EPDM
211-716Red. centering ring DN20-25 ISO-KF, Al/EPDM
211-717Red. centering ring DN32-40 ISO-KF, Al/EPDM
ArtikelnummerBeschreibung
211-718Red. centering ring DN10-16 ISO-KF, Al/VMQ
211-719Red. centering ring DN20-25 ISO-KF, Al/VMQ
211-720Red. centering ring DN32-40 ISO-KF, Al/VMQ
