ISO-KF
Zentrierring mit Filter
Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
ISO-KF-Anschlüsse von INFICON werden gemäß ISO 2861/1, DIN 28403 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse sind die Standardbauteile für alle Vakuum- und Hochvakuumanwendungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.
Vorteile
- Preisgünstig
- Weltweite Logistik
- Design und Maßnahmen richten sich strikt nach international anerkannten Standards
- 2011/65/EC RoHS-konform
Technische Daten
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF

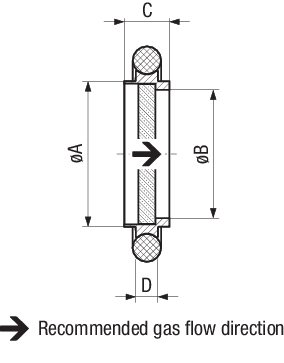

| Massangabe A | 12 mm |
| Massangabe B | 8 mm |
| Massangabe C | 8 mm |
| Massangabe D | 3.9 mm |
| Luft bei 20 °C, 200 mbar Differenzialdruck: | 0.5 m3/h |
| Porengröße: | 0.02 mm |
| Ring: | Edelstahl 304/1.4301 |
| Filter: | Edelstahl 316L/1.4404 |
Dichtung:
| FPM |
| Massangabe A | 17 mm |
| Massangabe B | 14 mm |
| Massangabe C | 8 mm |
| Massangabe D | 3.9 mm |
| Luft bei 20 °C, 200 mbar Differenzialdruck: | 1.2 m3/h |
| Porengröße: | 0.02 mm |
| Ring: | Edelstahl 304/1.4301 |
| Filter: | Edelstahl 316L/1.4404 |
Dichtung:
| FPM |
| Massangabe A | 26 mm |
| Massangabe B | 23 mm |
| Massangabe C | 8 mm |
| Massangabe D | 3.9 mm |
| Luft bei 20 °C, 200 mbar Differenzialdruck: | 4.2 m3/h |
| Porengröße: | 0.02 mm |
| Ring: | Edelstahl 304/1.4301 |
| Filter: | Edelstahl 316L/1.4404 |
Dichtung:
| FPM |
| Massangabe A | 41 mm |
| Massangabe B | 38 mm |
| Massangabe C | 8 mm |
| Massangabe D | 3.9 mm |
| Luft bei 20 °C, 200 mbar Differenzialdruck: | 11.3 m3/h |
| Porengröße: | 0.02 mm |
| Ring: | Edelstahl 304/1.4301 |
| Filter: | Edelstahl 316L/1.4404 |
Dichtung:
| FPM |
| Massangabe A | 52 mm |
| Massangabe B | 48 mm |
| Massangabe C | 8 mm |
| Massangabe D | 3.9 mm |
| Luft bei 20 °C, 200 mbar Differenzialdruck: | 18.1 m3/h |
| Porengröße: | 0.02 mm |
| Ring: | Edelstahl 304/1.4301 |
| Filter: | Edelstahl 316L/1.4404 |
Dichtung:
| FPM |
Artikelnummer
| Artikelnummer | Beschreibung | |
| DN10 ISO-KF | 211-089 | Centering ring with filter DN10 ISO-KF |
| DN16 ISO-KF | 211-090 | Centering ring with filter DN16 ISO-KF |
| DN25 ISO-KF | 211-092 | Centering ring with filter DN25 ISO-KF |
| DN40 ISO-KF | 211-094 | Centering ring with filter DN40 ISO-KF |
| DN50 ISO-KF | 211-095 | Centering ring with filter DN50 ISO-KF |
