Elektrolyte

ELT3000

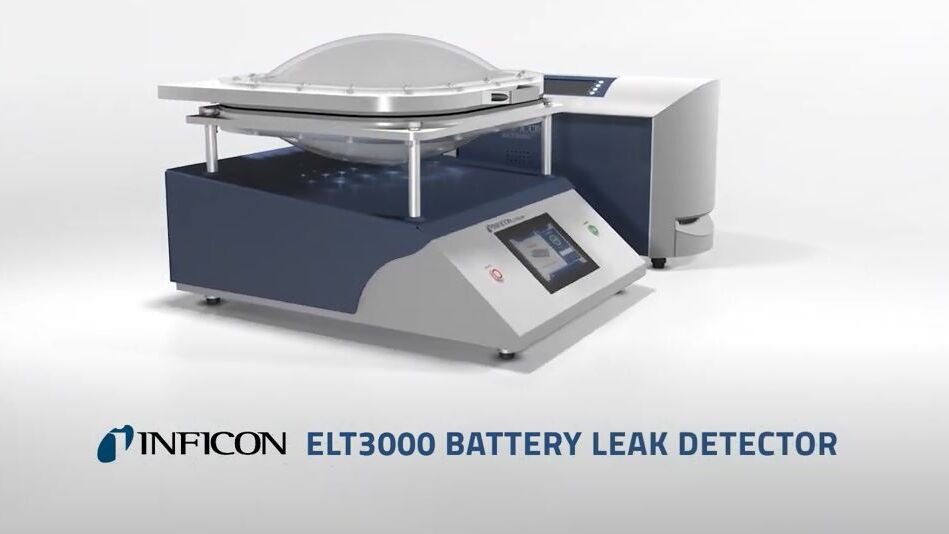

Mit dem ELT3000 Lithium-Ionen-Batterie-Lecksucher bietet INFICON eine einzigartige, zerstörungsfreie Lecktestlösung für alle Lithium-Ionen-Batteriezellen, einschließlich empfindlicher Pouch-Zellen.

ELT3000

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Unit
mbar
Flange
DN 16 ISO-KF
Display switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

Vermeidung von Leckagen für zuverlässige Lithium-Ionen-Akkus

Lithium-Ionen-Batterien (LIBs) sind in vielen Bereichen des modernen Lebens unverzichtbar geworden - sei es in Antriebsbatterien für Elektro- und Brennstoffzellenfahrzeuge, in mobilen Kommunikationsgeräten oder in Elektrowerkzeugen und medizinischen Geräten. Bei allen Anwendungen muss nicht nur das Auslaufen von Lithium-Ionen-Akkus, sondern auch das Eindringen von Luftfeuchtigkeit durch etwaige Leckagen vermieden werden, um die Sicherheit, Langlebigkeit und Zuverlässigkeit der LIBs zu gewährleisten.

Detektion von Leckagen in Lithium-Ionen-Akkus bis in den Mikrometerbereich

Mit dem ELT3000 Lithium-Ionen-Batterie-Lecksucher bietet INFICON eine einzigartige, zerstörungsfreie Dichtheitsprüfung für alle Lithium-Ionen-Batteriezellen, einschließlich empfindlicher Pouch-Zellen. Es ist das einzige System, das Elektrolytleckagen direkt und nicht über indirekte Parameter (wie Druckänderungen) erkennt. Auf der Grundlage der Massenspektrometer-Technologie kann es Lecks bis in den Mikrometerbereich aufspüren, d. h. bis zu 1.000 Mal kleiner als bei herkömmlichen Drucktestmethoden.



Automatisierte End-of-Line Prüfung für hohen Durchsatz

Der modulare Aufbau und die modernen Feldbusschnittstellen machen es einfach, den ELT3000 in Ihre automatisierten Prozesse zu integrieren. Kurze Zykluszeiten, kundenspezifische Prüfkammern und die optionale Püfung von mehreren Batteriezellen gleichzeitig gewährleisten einen hohen Durchsatz bei der End-of-Line-Prüfung. Die Prüfergebnisse werden für eine vollständige Rückverfolgbarkeit aufgezeichnet und können automatisch an ein QM-System weitergegeben werden.

Vorteile

  • Qualität durch innovative End-of-Line Prüfung
  • Ermöglicht konkurrenzlos hohe Messsicherheit - Keine Leckagen werden übersehen
  • Hohe Empfindlichkeit erlaubt die Produktion von sicheren Lithium-Ionen-Batteriezellen mit hoher Lebensdauer von bis zu 10 Jahren
  • Zerstörungsfreie Dichtheitsprüfung auch für weiche Pouchzellen
  • Flexible Kammer schützt die Pouchzellen während der Prüfung unter Vakuum
  • Intuitive Bedienbarkeit
  • Keine aufwendigen Einarbeitungen
  • Feldbus-Schnittstellen
  • Zur einfachen Integration in automatisierte Produktionsabläufe
  • Schnelle Durchlaufzeiten durch simultane Dichtheitsprüfung von mehreren Batteriezellen
  • Minimierung der Produktionskosten durch eine effiziente Dichtheitsprüfung

Typische Anwendungen

Märkte

  • Automotive
  • 3C (Computing, Communication, Consumer Electronics Industrie)

Manuelle oder automatische Dichtheitsprüfung von Lithium-Ionen-Batteriezellen

  • Weiche Pouchzellen
  • Prismatische Zellen
  • Rundzellen
  • Knopfzellen

Spezifikationen

Kleinste nachweisbare Leckrate1x10-6mbar·l/s (Helium equivalent leak rate)
Messbereich3 Decades
MesssensorQuadropole mass spectrometer (2 cathodes)
Serielle SchnittstellenUSB 2.0; M12 (for connection I/O1000); RJ45 (network connection)
Artikelnummern
Zubehör
Consumables
600-001ELT3000 Battery Leak Detector, 230 V, 50 Hz
600-002ELT3000 Battery Leak Detector, 115 V, 60 Hz
600-100TC3000S
600-101TC3000L
600-102FTC3000, Flexible Chamber
560-310I/O 1000 module
560-315BM1000 Profibus module
560-316BM1000 PROFINET IO module
560-317BM1000 DeviceNet module
560-318BM1000 Ethernet/IP module
560-332Data Cable 2 m
560-335Data Cable 5 m
560-340Data Cable 10 m
600-105E-Check Calibration Leak
