Gemini™ MxG5xx
Geschwindigkeit, Empfindlichkeit und Zuverlässigkeit für anspruchsvolle Leckerkennungsanwendungen

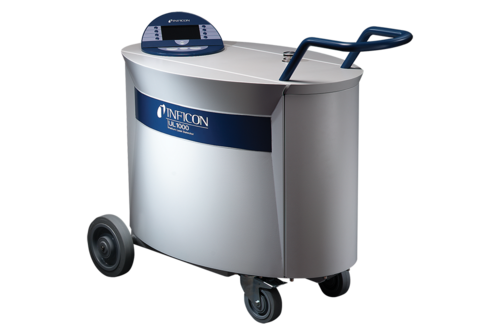

Der INFICON UL1000 Mobile Helium Leak Detector eignet sich für die anspruchsvollsten industriellen Leckerkennungsanwendungen. Das UL1000 bietet schnelle, präzise und wiederholbare Testergebnisse, Testflexibilität und eine hohe Empfindlichkeit in einer wartungsarmen Konstruktion und meistert die schwierigsten Leckerkennungsaufgaben, die in der Industrie anfallen können. Der UL1000 wurde dafür optimiert, in jeder beliebigen Anwendung von der Leckprüfung bei großen Behältern und Systemen bis hin zu andauernden, repetitiven Komponententests schnelle und präzise Ergebnisse zu liefern – 24 Stunden am Tag und 7 Tage pro Woche, auch unter härtesten industriellen Bedingungen.
Mit dem Zusatz des TC1000 Testkammer-Zubehörs ermöglicht der UL1000 Helium-Lecksucher einfache, schnelle und präzise Prüfungen von hermetisch versiegelten Teilen wie IC-Paketen, Quarzkristallen und Laserdioden (gemäß MIL-STD 843, Methode 1014).
Vorteile
- Großer Messbereich über 15 Dekaden
- Schnelles Abpumpen und kurze Ansprechzeit
- Mobiles Ganzmetallgehäuse für zusätzlichen Komfort mit uneingeschränkter Beweglichkeit
- I-CAL (Intelligent Calculation Algorithm for Leak Rates) garantiert schnellste Ansprechzeiten bei Lecks in allen Messbereichen
- Nullfunktion mit automatischer Anpassung der Integrationszeit für schnelle und zuverlässige Lecktestergebnisse
- Intelligente Vakuumausführung mit robuster Vorpumpe und Turbomolekularpumpe mit mehreren Einlässen für hohe Heliumpumpgeschwindigkeit mit hoher Kompression
- Drehbare Anzeige und Benutzeroberfläche ermöglicht bedienungsfreundliche Steuerung und Interaktion mit der Einheit
- Selbstschutzfunktionen zum Schutz des UL1000 vor Helium- und Partikelverunreinigung
- Automatischer Spülzyklus zur Sicherstellung der Reinigung und Betriebsbereitschaft für Lecktests
- Softwareaktualisierungen auf einfache Weise über E-Mail
- Das robuste Massenspektrometersystem mit einer Ionenquelle mit zwei Heizfäden (3-jährige Garantie) gewährleistet eine lange Laufzeit und niedrige Wartungskosten
- Integriertes Testleck für interne Kalibrierung garantiert präzise Testergebnisse
- Integrierte Softwaremenüfunktion „Auto Leak Test“ zur Durchführung automatischer Tests für hermetisch dichte Komponenten (optional TC1000-Testkammer)
Typische Anwendungen
Lecktests und Qualitätskontrolle für alle Arten von Komponenten, wie z. B.:
- Automobilbauteile
- Bauteile für Kühl- und Klimaanlagen sowie Teilbausätze
- Hermetisch versiegelte elektronische Geräte
- Wärmetauscher
Spezifikationen
| Kleinste nachweisbare Leckrate ( Vakuumbetrieb ) | mbar•L/s | <5E-12 |
| Kleinste nachweisbare Leckrate ( Schnüffelbetrieb ) | mbar•L/s | 5E-8 |
| Max. Inlet pressure GROSS mode | mbar | 15 |
| Max. Einlassdruck FINE Betrieb | mbar | 2 |
| Max. Inlet pressure ULTRA mode | mbar | 0.4 |
| Saugvermögen bei Evakuierung | m³/h | 16 at 50 Hz |
| Helium Saugvermögen GROSS Betrieb | L/s | max.8 |
| Helium Saugvermögen FINE Betrieb | L/s | 7 |
| Helium Saugvermögen ULTRA Betrieb | L/s | 2.5 |
| Nachweisbare Massen | 2,3,4 amu | |
| Sektorfeld Massenspektrometer | 180° | |
| Katoden Ionenquelle Iridium/ Yttrium beschichtet | 2 | |
| Kalibriertes Einbau-Testleck | mbar•L/s | E-7 |
| Test Anschluss | ||
| Einstellbare Trigger | 2 | |
| Interface | RS232 | |
| Schreiberausgang | V | 2x10 |
| Ein-/Ausgänge | PLC compatible | |
| Zulässige Umgebungstemperatur ( Betrieb ) | °C | +10.....+40 |
| Gewicht | kglb. | 110 |
| Abmessungen ( B x W xH ) | in mm | 42x21x33 |
| Versorgungsspannung | V (ac)V (ac)V (ac) | 230(+-10%)50Hz |
| Leistungsaufnahme | VA | 1100 |
| 550-000A | UL1000, 230 V, EU mains plug |
|---|---|
| 550-001A | UL1000, 115 V, US mains plug |
| 550-002A | UL1000, 100 V AC, US mains plug |
| Name | Beschreibung |
| RC1000 Remote Control | RC1000 Remote Control |
| TC1000 Test Chamber | TC1000 Test Chamber |
| Artikelnummer | Beschreibung |
| 14022 | Extension cable for remote control RC1000, 8 m length |
| 551-000 | Toolbox, detachable,for UL1000 |
| 551-001 | Helium Bottle Holder for UL1000/5000 |
| 551-002 | ESD Mat for UL1000/5000 |
| 551-005 | TC1000Test Chamber,DN25KF,ESD wrist band |
| 551-010 | Remote Control RC1000C, wired, with 4m coiled cable |
| 551-015 | Remote Control RC1000WL, wireless, incl. wireless transmitter |
| 551-020 | Wireless transmitter for RC1000WL |
