KAPAZITÄTSMANOMETER

Porter™ CDG020D

Skalenendwert 10 ... 1000 Torr / mbar

Das INFICON Porter™ CDG020D-Kapazitätsmembran-Manometer ist ein qualitativ hochwertiger, kostengünstiger und gasartunabhängiger Absolutdrucksensor.

Der Porter-Sensor ist für den stabilen Langzeiteinsatz in Industrieumgebungen ausgelegt. Der Keramiksensor bietet ausgezeichnete Messbereichsstabilität für viele Jahre wartungsfreien Betriebs in Verbindung mit hervorragender Nullpunktstabilität. Die korrosionsbeständige Sensorarchitektur aus einem einzigen Werkstoff garantiert ausgezeichnete Temperaturkompensation. Die volldigitale Elektronik und die kompakte Standfläche setzen neue Maßstäbe für die Integration in eine Anlage.

Das Porter-Vakuummessgerät ist genügsam, zuverlässig, stets verfügbar und niemals überbezahlt.

Vorteile

Ausgezeichnete Messbereichsstabilität - unabhängig von der Gasart
Korrosionsbeständiger Aluminiumoxid-Sensor
Kompakt, kleinste Baugröße in seiner Klasse
Einfache Integration, beliebige Montageausrichtung
Digitale Signalverarbeitung
Wartungsfrei

Typische Anwendungen

Vakuumbeschichtung
Vakuumüberwachung
Sterilisation
Lebensmittel und Verpackungen
Vakuumöfen, Puller
Analytik
Chemische Vakuumprozesse

Youtube Thumbnail

Spezifikationen

Genauigkeit	% of reading	0.5 or 1

Auflösung	percent FS	0.05

Ausgangssignal (analog)	V (dc)	0 … +10

Ansprechzeit	ms	100

Werkstoffe gegen Vakuum		Aluminum oxide ceramic (AI₂O₃), stainless steel 1.4404 (AISI 316L)

Spezifikationen herunterladen

Downloads

Broschüren

Porter CDG020D Brochure KO

pdf • 3,2 MB • Koreanisch

Porter CDG020D Brochure JA

pdf • 3,2 MB • Japanisch

Porter CDG020D Brochure ZH

pdf • 1,2 MB • Chinesisch

Porter CDG020D Brochure

pdf • 2,8 MB • Englisch

Porter CDG020D Brochure DE

pdf • 2,8 MB • Deutsch

Datenblätter

Porter™ CDG020D 10 ... 1000 Torr / mbar EN

pdf • 6,1 MB • Englisch

Cargador CDG020D 10 ... 1000 Torr / mbar ES

pdf • 902,0 KB • Spanisch

Porter CDG020D 10 ...1000 Torr / mbar JA

pdf • 951,9 KB • Japanisch

Porter CDG020D 10 ... 1,000Torr/mbar KO

pdf • 860,7 KB • Koreanisch

Porter CDG020D 10 ... 1000 托 / 毫巴 ZH

pdf • 928,2 KB • Chinesisch

Porter CDG020D 10 ... 1000 Torr/mbar DE

pdf • 837,4 KB • Deutsch

Maßzeichnungen

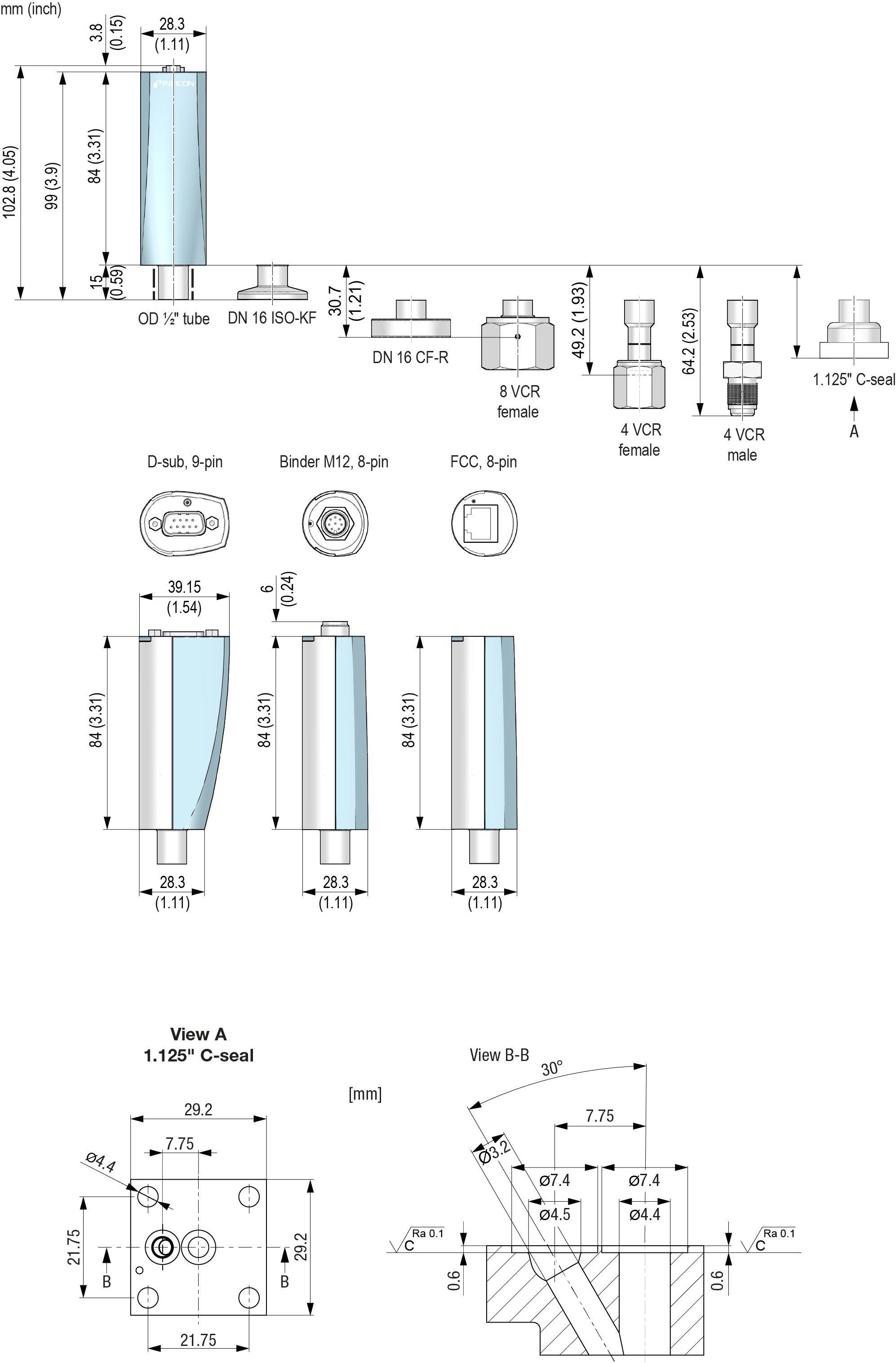

Porter CDG020D dimensions

png • 311,4 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

Handbücher

Porter CDG020D manual JA

pdf • 479,6 KB • Japanisch

Porter CDG020D manual KO

pdf • 423,3 KB • Koreanisch

Porter CDG020D manual ZH

pdf • 420,1 KB • Chinesisch

Porter CDG020D Manual

pdf • 316,1 KB • Deutsch

Porter CDG020D manual

pdf • 312,9 KB • Englisch

3D Step Files

CDG020D_1.125_C-Seal_9Dsub

stp • 2,5 MB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_1.125_C-Seal_FCC

stp • 786,1 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_1.125_C-Seal_M12

stp • 1,4 MB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 16-KF 9Dsub

zip • 448,9 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 16-KF FCC

zip • 130,5 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 16-KF M12

zip • 256,9 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR female 9Dsub

zip • 455,9 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR female FCC

zip • 137,2 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR female M12

zip • 263,8 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR male 9Dsub

zip • 470,2 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR male FCC

zip • 152,4 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 4-VCR male M12

zip • 279,0 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 8-VCR female 9Dsub

zip • 459,3 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 8-VCR female FCC

zip • 141,4 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D 8-VCR female M12

zip • 268,1 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_16-CF_9Dsub

zip • 128,4 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_16-CF_FCC

zip • 106,3 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_16-CF_M12

zip • 189,3 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_Tube_9Dsub

zip • 123,4 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_Tube_FCC

zip • 99,1 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch

CDG020D_Tube_M12

zip • 182,8 KB • Deutsch, Japanisch, Koreanisch, Spanisch, Chinesisch, Englisch
