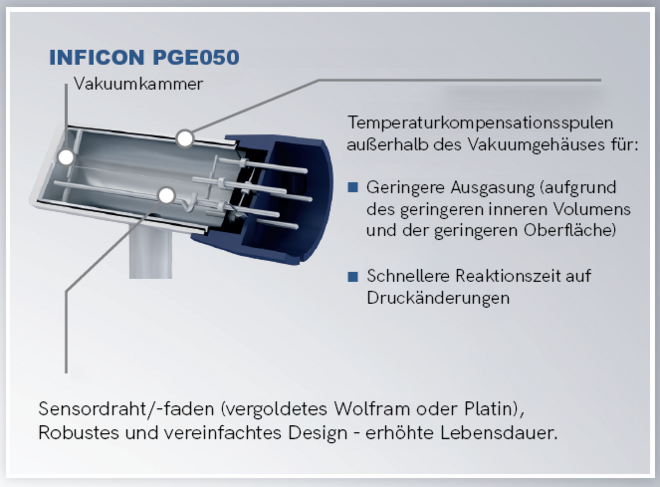

Das verbesserte Pirani-Messgerät 050 (PGE050) von INFICON ist die passive Variante unserer aktiven konvektionsoptimierten Pirani-Messgeräte PGE300 und PGE500. Das mit derselben Sensortechnologie ausgerüstete PEG050 arbeitet in Verbindung mit unseren passiven Messgerätcontrollern VGC031 und VGC083 und liefert gleichermaßen hochwertige Ergebnisse im Messbereich zwischen 100 und 1000 mbar. Mit seinem größeren Messbereich und höherer Genauigkeit, besonders bei niedrigeren Drücken, ist das PGE050 auch die erste Wahl beim Austausch von Thermoelement-Messgeräten in Ihrer Vakuumanlage. Diese robuste Messgerät/Sensor-Kombination macht das PGE050 zu einer hervorragenden Wahl mit einem gutem Preis-Leistungs-Verhältnis für zahlreiche Anwendungen, die eine wirtschaftliche Vakuummessung im Nieder- bis Hochvakuumbereich erfordern.

Vorteile

  • Konvektionsoptimierte Pirani-Technologie für großen Messbereich und bessere Genauigkeit im Normaldruckbereich
  • Vergoldetes Wolframfilament
  • Mechanische Festigkeit, äußerst robust und weniger empfindlich gegen mechanische Erschütterungen und Schwingungen
  • Auswahl an Flanschvarianten
  • Konformität & Standards: CE, RoHS
  • Direkt-Austauschteil ersetzt Granville-Phillips® Convectron® Messsensor (gleicher Stecker/ gleiche Anschlussbelegung)
  • PGE050 nimmt Granville-Phillips® Convectron® Controller, Kabel und Module auf



Typische Anwendungen

  • Vorvakuum-Druckmessung
  • Allgemeine Vakuummessung und -steuerung im niedrigen bis hohen Vakuumbereich

Technische Daten

MessbereichmbarTorrPa1.3 x 10-4 ... 1333

Genauigkeit  (N2)
1.3 × 10-4 … 1.3 × 10-3 mbar 0.1 x 10-3 mbar resolution
1.3 × 10-3 … 530 mbar% of reading+10
530 ... 1333 mbar% of reading+2.5
1 × 10-4 … 1 × 10-3 Torr 0.1 mTorr resolution
1 × 10-3 … 400 Torr% of reading+10
400 ... 1000 Torr% of reading+2.5

Wiederholbarkeit (N2)% of reading+2

Zulässige Temperatur
Betrieb°C0 ... +50
Ausheizung°C≤150

Vakuumbeaufschlagte Materialien gold-plated tungsten, 304 & 316 stainless steel, glass, nickel, Teflon®

Granville-Phillips®, Convectron® and Mini-Convectron® are registered trademarks of MKS Instruments, Andover, MA

Artikelnummer

ArtikelnummerBeschreibung
352-500PGE050 16KF
352-501PGE050 25KF
352-502PGE050 40KF
352-503PGE050 16CFR
352-504PGE050 40CFR
352-505PGE050 4VCR
352-506PGE050 8VCR
352-507PGE050 1/8NPT
399-580Cable 3m/10ft, 50°C, PGE050
399-581Cable 8m/25ft, 50°C, PGE050
399-582Cable 15m/50ft, 50°C PGE050
