ISO-K
Zentrierring mit Feinfilter, Aluminium/Edelstahl
Zentrierring mit Feinfilter, Aluminium/Edelstahl
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
ISO-K-Anschlüsse von INFICON werden gemäß ISO 1609, DIN 28404 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse mit großem Durchmesser sind die Standardbauteile für alle Vakuum- und Hochvakuumleitungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.
Vorteile
- Preisgünstig
- Weltweite Logistik
- Design und Maßnahmen richten sich strikt nach international anerkannten Standards
- Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
- 2011/65/EC RoHS-konform
Technische Daten
| DN63 ISO-K | DN100 ISO-K | |
| Dimension A | 62 mm | 94 mm |
| Dimension B | 69.8 mm | 101.8 mm |
| Dimension C | 3.9 mm | 3.9 mm |
| Dimension D | 8 mm | 8 mm |
| Material | ||
| Innenring: | Edelstahl 304 | |
| Außenring: | Aluminium | |
| Dichtung: | Elastomer FPM | |
| Sicherungsring: | Edelstahl 304 | |
| Filterkörnung: | Edelstahl 304 | |
| Filter: | Edelstahl 316L | |
Porengröße: 0.004 mm
| ||

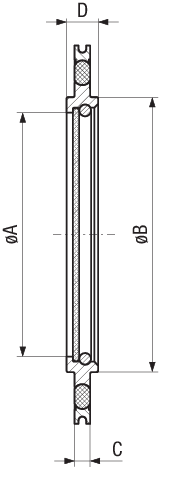

Massbild
Artikelnummer
| Artikelnummer | Beschreibung |
| 212-291 | Centering ring with fine filter, DN63 ISO-K |
| 212-292 | Centering ring with fine filter, DN100 ISO-K |
