ISO-KF-Anschlüsse von INFICON werden gemäß ISO 2861/1, DIN 28403 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse sind die Standardbauteile für alle Vakuum- und Hochvakuumanwendungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.

Vorteile

  • Preisgünstig
  • Weltweite Logistik
  • Design und Maßnahmen richten sich strikt nach international anerkannten Standards
  • 2011/65/EC RoHS-konform

Technische Daten

DN10 ISO-KF
DN16 ISO-KF
DN20 ISO-KF
DN25 ISO-KF
DN32 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
Dimension A12 mm
Dimension B10 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

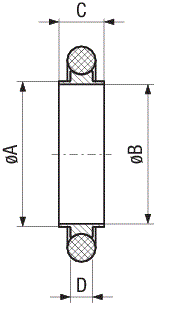

Massbild

Massbild
Dimension A17 mm
Dimension B16 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Dimension A22 mm
Dimension B20 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Dimension A26 mm
Dimension B25 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Dimension A34 mm
Dimension B32 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Dimension A41 mm
Dimension B40 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Dimension A52 mm
Dimension B50 mm
Dimension C8 mm
Dimension D3.9 mm
Ring:Aluminium

Dichtung:



CR, FPM, NBR, EPDM, VMQ

Massbild

Massbild
Spezifikationen herunterladen

Artikelnummer

CR
FPM
NBR
EPDM
VMQ
ArtikelnummerBeschreibung
211-051Centering ring DN10 ISO-KF, Al/CR
211-052Centering ring DN16 ISO-KF, Al/CR
211-053Centering ring DN20 ISO-KF, Al/CR
211-054Centering ring DN25 ISO-KF, Al/CR
211-055Centering ring DN32 ISO-KF, Al/CR
211-056Centering ring DN40 ISO-KF, Al/CR
211-057Centering ring DN50 ISO-KF, Al/CR
ArtikelnummerBeschreibung
211-058Centering ring DN10 ISO-KF, Al/FPM
211-059Centering ring DN16 ISO-KF, Al/FPM
211-060Centering ring DN20 ISO-KF, Al/FPM
211-061Centering ring DN25 ISO-KF, Al/FPM
211-062Centering ring DN32 ISO-KF, Al/FPM
211-063Centering ring DN40 ISO-KF, Al/FPM
211-064Centering ring DN50 ISO-KF, Al/FPM
ArtikelnummerBeschreibung
211-651Centering ring DN10 ISO-KF, Al/NBR
211-652Centering ring DN16 ISO-KF, Al/NBR
211-653Centering ring DN20 ISO-KF, Al/NBR
211-654Centering ring DN25 ISO-KF, Al/NBR
211-655Centering ring DN32 ISO-KF, Al/NBR
211-656Centering ring DN40 ISO-KF, Al/NBR
211-657Centering ring DN50 ISO-KF, Al/NBR
ArtikelnummerBeschreibung
211-658Centering ring DN10 ISO-KF, Al/EPDM
211-659Centering ring DN16 ISO-KF, Al/EPDM
211-660Centering ring DN20 ISO-KF, Al/EPDM
211-661Centering ring DN25 ISO-KF, Al/EPDM
211-662Centering ring DN32 ISO-KF, Al/EPDM
211-663Centering ring DN40 ISO-KF, Al/EPDM
211-664Centering ring DN50 ISO-KF, Al/EPDM
ArtikelnummerBeschreibung
211-665Centering ring DN10 ISO-KF, Al/VMQ
211-666Centering ring DN16 ISO-KF, Al/VMQ
211-667Centering ring DN20 ISO-KF, Al/VMQ
211-668Centering ring DN25 ISO-KF, Al/VMQ
211-669Centering ring DN32 ISO-KF, Al/VMQ
211-670Centering ring DN40 ISO-KF, Al/VMQ
211-671Centering ring DN50 ISO-KF, Al/VMQ
