ISO-KF
Glasrohranschluss

Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
ISO-KF-Anschlüsse von INFICON werden gemäß ISO 2861/1, DIN 28403 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse sind die Standardbauteile für alle Vakuum- und Hochvakuumanwendungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10-9 mbar l/s ausgelegt und getestet.
Vorteile
- Preisgünstig
- Weltweite Logistik
- Design und Maßnahmen richten sich strikt nach international anerkannten Standards
- Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
- 2011/65/EC RoHS-konform
Technische Daten

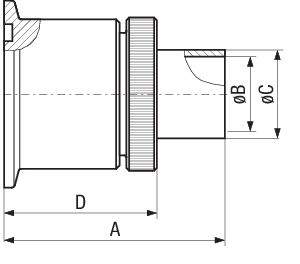

Typ | DN 10 ISO-KF | DN 40 ISO-KF |
Dimension A | 50 | 65 |
Dimension B | 8 | 22 |
Dimension C | 10 | 26 |
Dimension D | 30 | 45 |
Flange: | Aluminum 6082 | Aluminum 6082 |
Sealing: | FPM | FPM |
Tube: | Glas Pyrex | Glas Pyrex |
Artikelnummer
Artikelnummer | Beschreibung | |
DN 10 ISO-KF | 211-351 | Glass tube connection, Al, FPM DN10KF-10 |
DN 40 ISO-KF | 211-353 | Glass tube connection, Al, FPM DN40KF-26 |
