Die Norm EN 14624 und die Kalibrierungsanforderungen in Europa verstehen

Die Entwicklung der Lecksuche und der entsprechenden Normen

Wir leben in einer Zeit rascher und kontinuierlicher Verbesserungen, die vor allem durch Fortschritte in Technologie und Werkzeugbau vorangetrieben werden. In der Branche der Kältemittellecksuche waren die Fortschritte besonders beeindruckend.  Vor nicht allzu langer Zeit war die einzige praktikable Methode zur Erkennung von Kältemittelleckagen eine Halogenidfackel – eine offene Flamme, die ihre Farbe änderte, wenn sie chlorhaltige Kältemittel wie R22 verbrannte. Seitdem hat die elektronische Sensortechnologie wichtige Entwicklungsstufen durchlaufen: Koronaunterdrückung, Oberflächenreaktion (EMOS oder CMOS), beheizte Diode und Infrarotabsorption.

Diese Innovationen wurden durch die Notwendigkeit vorangetrieben, eine größere Vielfalt an Kältemitteln bei geringeren Leckraten zu erkennen. Heute liegt der Goldstandard der Branche bei 5 Gramm pro Jahr (5 g/Jahr). Dank rascher Fortschritte in der Sensortechnologie sind moderne mobile Lecksuchgeräte nun in der Lage, unglaublich kleine Lecks zu identifizieren, die früher nicht nachweisbar waren.

Stellen Sie sich nun einen Kältemittel-Leckdetektor vor, der so empfindlich ist, dass er ein Leck von nur 0,000000158 Gramm pro Sekunde – oder 1,58 × 10⁻⁷ Gramm pro Sekunde – erkennen kann. Sie würden wahrscheinlich erwarten, dass ein so präzises Gerät regelmäßig kalibriert und getestet werden muss, um sicherzustellen, dass es ordnungsgemäß funktioniert, oder? Es mag Sie überraschen, dass 1,58 × 10⁻⁷ Gramm pro Sekunde genau einem Leck von 5 g/Jahr entsprechen.

Wenn man erst einmal erkennt, wie winzig diese Rate tatsächlich ist, wird klar, warum selbst die erfahrensten Techniker manchmal ein kleines Leck übersehen können – und warum es entscheidend ist, die richtige Detektionstechnologie zu wählen und regelmäßig zu überprüfen, ob Ihr mobile Lecksuchgeräte mindestens diesen Wert zuverlässig erfassen kann.


Woher stammt die Empfehlung von 5 g/Jahr?

Gemäß der europäischen Norm EN 14624:2020 sind 5 g/Jahr die Mindestempfindlichkeit, die für mobile elektronische Kältemittelleckdetektoren zur Wartung von HLK-Anlagen vorgeschrieben ist. Jedes Detektionsgerät muss in der Lage sein, Leckagen von mindestens 5 g/a (Gramm pro Jahr) R134a zuverlässig zu erkennen – ein Leistungsmaßstab, der darauf ausgelegt ist, selbst kleinste Leckagen zu erfassen, bevor sie zu Kältemittelverlusten führen, die Systemeffizienz beeinträchtigen, die Umwelt schädigen oder gegen die F-Gas-Verordnung verstoßen.

Zwar legt die Norm diese hohen Anforderungen an die Empfindlichkeit fest, schreibt jedoch keinen einheitlichen, gesetzlich vorgeschriebenen jährlichen Kalibrierungsplan für jedes Gerät in jedem Land vor. Tatsächlich ist Frankreich das einzige Land, in dem eine strenge gesetzliche Verpflichtung zur regelmäßigen Überprüfung dieser Detektoren besteht. In allen anderen Ländern ist eine regelmäßige Überprüfung eine nachdrückliche fachliche Empfehlung – eine, die jedoch von entscheidender Bedeutung ist, wenn Sie Ihre Arbeit auf höchstem Niveau ausführen und sowohl Ihre Kunden als auch den Planeten schützen wollen.

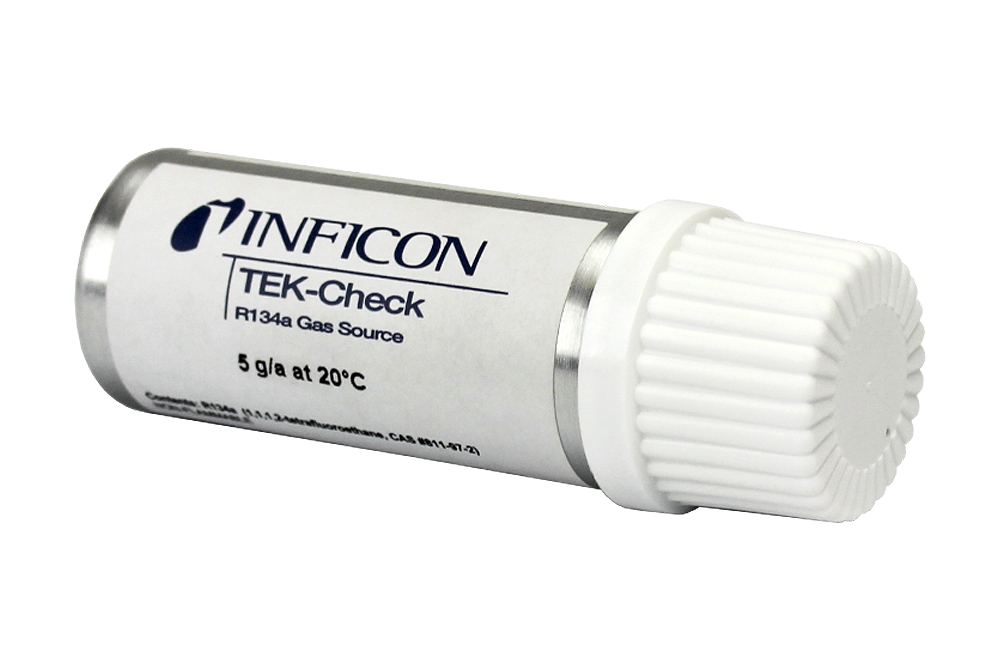

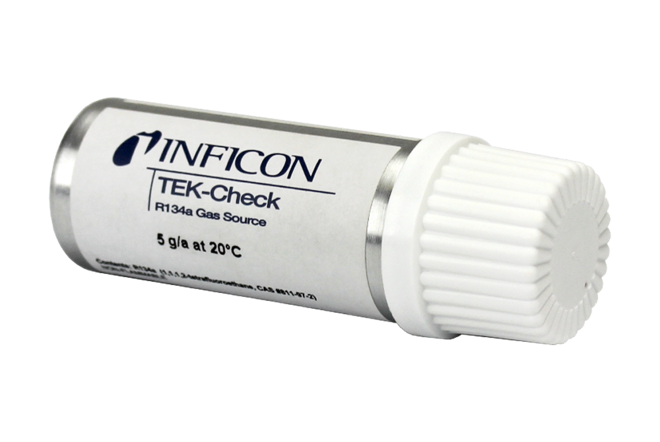

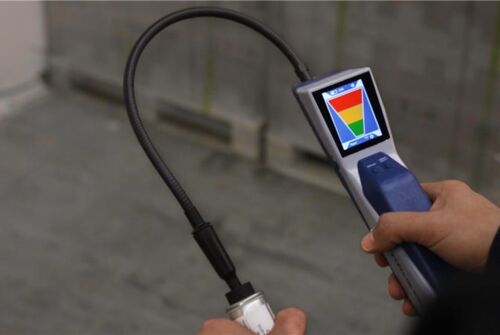

Selbst ohne Gesetze oder mögliche Bußgelder ist ein Leckdetektor, der ein Leck von 5 g/a nicht zuverlässig finden kann, wie ein Rauchmelder mit leeren Batterien: Es mag Ihnen ein gutes Gefühl geben, ihn zu haben, aber er versagt, wenn es wirklich darauf ankommt. Deshalb empfehlen Experten dringend, Ihren Detektor mindestens einmal pro Jahr an einer Referenzleckquelle zu testen (und in Umgebungen mit hoher Beanspruchung noch häufiger).

Die gute Nachricht? Wie oft – und wie – Sie die Leistung tatsächlich überprüfen müssen, hängt stark von der Sensortechnologie in Ihrem Gerät ab.

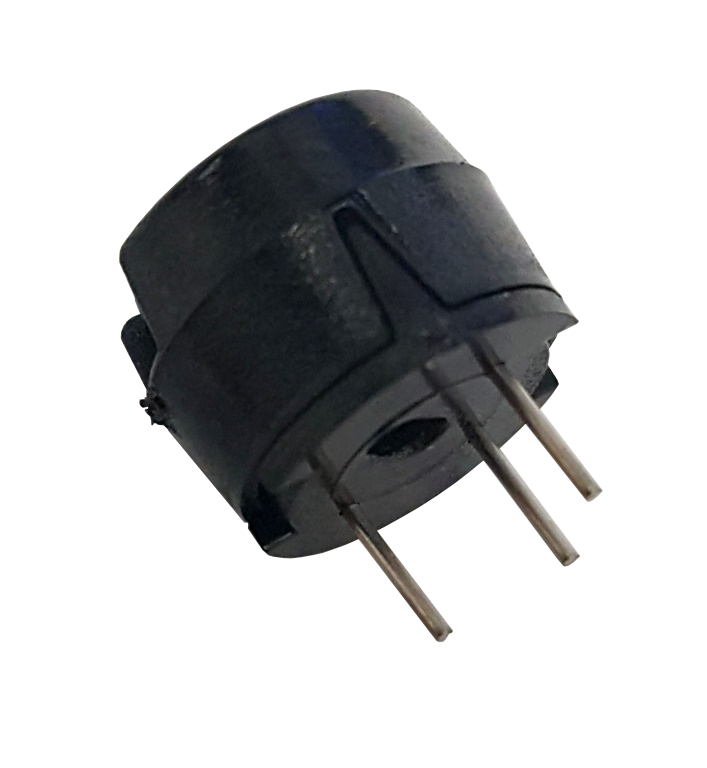

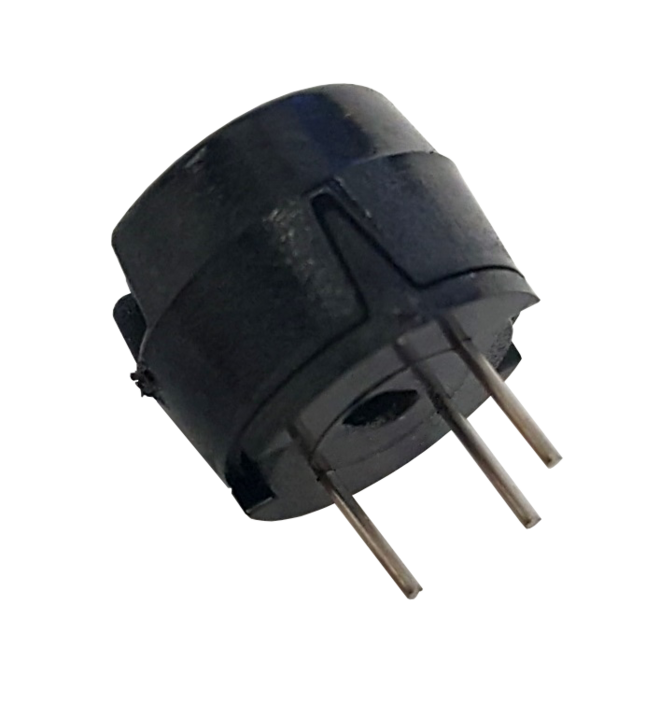

Chemische/beheizte Diodensensoren und Empfindlichkeitsverlust

Im Gegensatz dazu reagieren Detektoren, die auf beheizten Dioden- oder Oberflächenreaktionssensoren basieren, chemisch mit dem Kältemittel. Im Laufe der Zeit führt diese Reaktion dazu, dass der Sensor an Empfindlichkeit verliert, seine Reaktion nachlässt und möglicherweise kleine Leckagen übersehen werden. Diese Geräte erfordern oft häufigere Sensortests (Selbsttests oder Kalibrierung/Reparatur durch einen Fachbetrieb) und einen Austausch des Sensors, um die Leistungsanforderungen der Norm EN 14624 weiterhin zu erfüllen. Nur weil Sie gestern mit diesem Leckdetektortyp ein Leck gefunden haben, ist nicht garantiert, dass er heute genauso funktioniert.
