Los sensores dobles de tasa sencilla ofrecen una solución simple y asequible para aplicaciones QCM en los que un cristal puede no ser suficiente. Un obturador cubre un segundo cristal hasta que se necesita para terminar el proceso Los sensores dobles de tasa sencilla utilizan dos cables en vacío para que resulte sencillo su sustitución en el terreno.

El diseño compacto del sensor doble de tasa sencilla requiere solo 32,5 mm (1,3 pulgadas) de espacio libre, lo que permite al sensor y al ensamblaje del obturador pasar a través de un paso eléctrico estándar CF40.

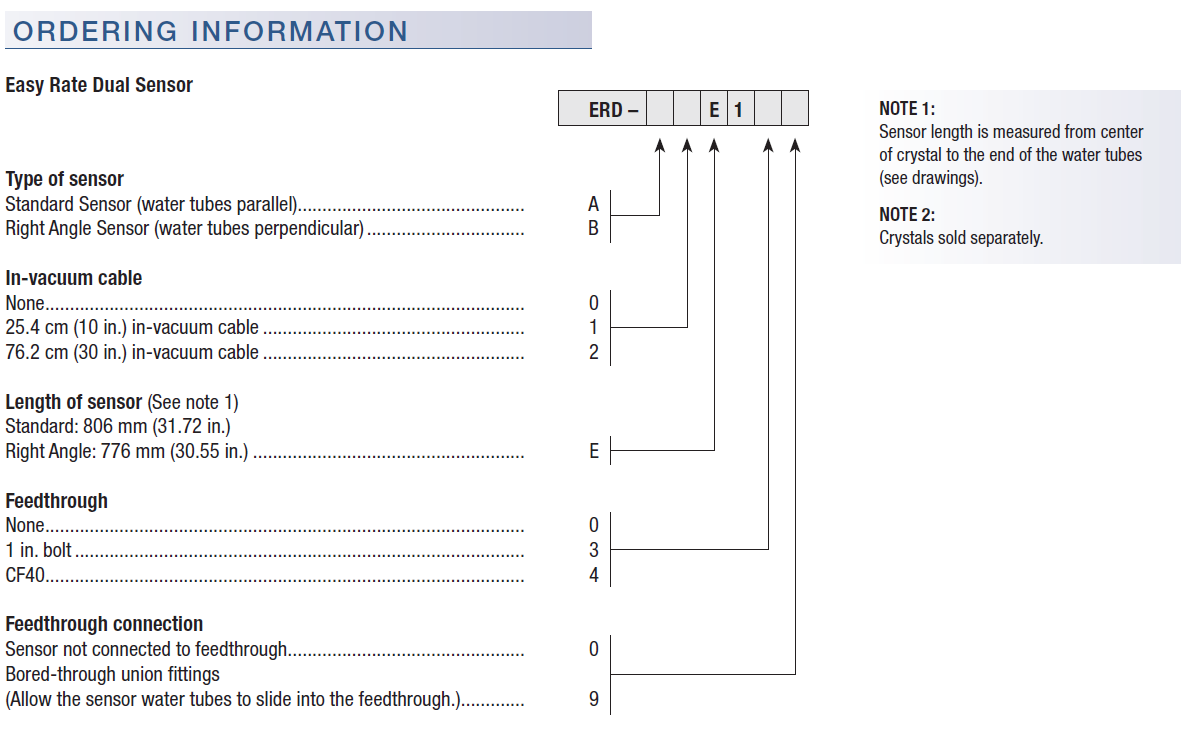

Los Sensores duales de tasa sencilla también están disponibles en orientaciones estándar y en ángulo recto, y se pueden configurar para incluir una conexión con o sin conexiones de tubo estándar.

Nota: Los sensores dobles de tasa sencilla utilizan tubos de refrigeración por agua con un diámetro externo de 4,8 mm (3/16 pulgadas).  No son compatibles con pasos equipados con junta tórica Ultra-Torr y requieren un adaptador de tuberías para ser soldados a un paso estándar con tubos de refrigeración por agua con un diámetro externo de 4,8 mm (3/16 pulgadas).

Características

  • Cristales dobles
  • Precio de valor
  • Diseño de bajo perfil
  • Incluye obturador de cristal
  • Instalación fácil
  • Disponible en la configuración de conexión de interfaz soldada a CF40
  • Sensor / Feedthrough combinations available with or without bored-through tube fittings

Especificaciones

Temperatura máxima de cocción sin agua130° C
Temperatura de entorno isotérmico operativo máximo con flujo de agua mínimo400° C
Crystal ExchangeFront loading; shutter moves to the side for easy access to the holders
Feedthrough2 pass water and 1 pass air 4.76 mm (0.188 in) OD with 2 microdot coaxial connections
Water TubesS-304, 4.76 mm (0.188 in) OD x 0.51 mm (0.020 in.) wall thickness seamless stainless steel tubing
Feedthrough Specifications-CF40 (2-3/4 in. ConFlat)
Materiales304 stainless steel, Teflon, ceramic, beryllium nickel
TemperaturaOperational environment to 450° C with water cooling or 165° C without
ConjuntoMates with 2 ¾ in. ConFlat type flanges with 1.375 in. I.D. min.
Descargue aquí las especificaciones completas
Accesorios
Consumibles
Piezas de repuesto
NombreDescripción
Easy Rate Sensor FeedthroughsEasy Rate Sensor Feedthroughs
NombreDescripción
Quartz Monitor CrystalsQuartz Monitor Crystals
Número de parteDescripción
784-205-G1Crystal Retainer Assembly
784-403-P1Crystal Finger Spring
784-204-G1Crystal Holder Assembly
784-404-P1Retaining Ring
784-300-P1Crystal Holder
784-405-P1Holder Finger Spring
750-174-P2Female coax
080-011-P3SCREW 0-80 x .125 LG SLOT PAN HD SS GP
080-013#0-80 Split washer
784-206-G1Easy Rate Sensor Actuator Assembly
784-203-G1Easy Rate Right Angle Dual Sensor Head
784-306-P1Easy Rate Sensor Actuator Clamp
084-054SSplit Washer #4 Stainless Steel Spare
084-027Socket Screw
784-307-P1Easy Rate Dual Sensor Shutter
783-500-023In-vacuum cable, 25.4 cm (10 in.)
783-500-024In-vacuum cable, 76.2 cm (30 in.)
