Sensor Dual de Carga Frontal

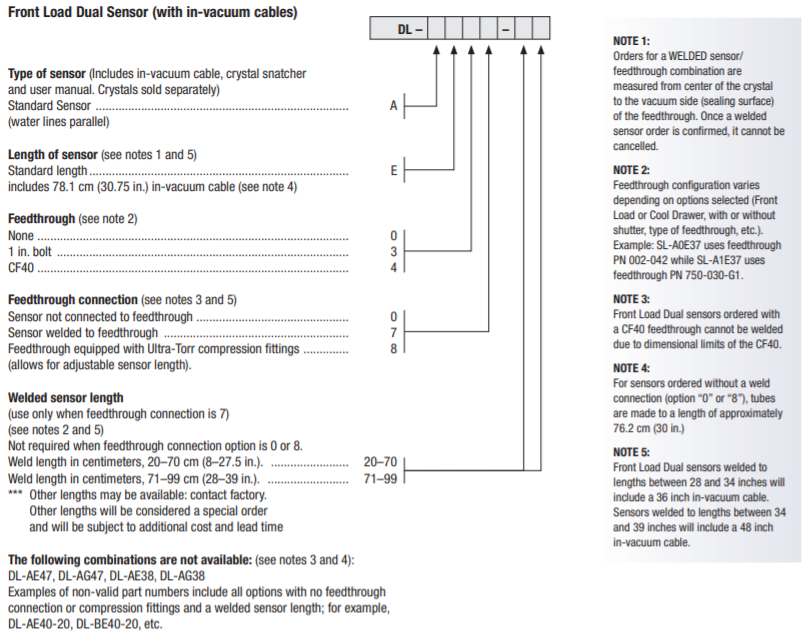

Product configurator
Gemini™ MxG5xx
Los sensores duales de cristal de carga frontal de INFICON ofrecen una fiabilidad y durabilidad demostradas y presentan la mejor estabilidad térmica de cualquier cabeza de sensor del mercado. Este sensor dual proporciona un cristal de apoyo y es fundamental para procesos críticos en los que es preferible tener un segundo cristal en la cámara de vacío.
El diseño de carga frontal permite insertar fácilmente el soporte de cristal en aplicaciones que no disponen de espacio suficiente para una inserción lateral. Las piezas no están soldadas, sino montadas mecánicamente, por lo que se pueden sustituir fácilmente in situ si es necesario. Los sensores se pueden adquirir individualmente o en combinaciones de sensor y paso, que pueden estar soldadas o montadas con conectores por compresión.
Características
- Cristales dobles
- Obturador de cristal
- Soporte de cristal de carga frontal
- Instalación fácil
- Disponible con paso de perno de 2,54 cm (1 pulg.)/paso eléctrico CF40
- Longitud ajustable si se solicita con conectores por compresión
- No requiere soldadura si se solicita con conectores por compresión o soldada a un paso
- Combinaciones de sensor/paso soldadas disponibles con la longitud especificada por el cliente
Especificaciones
| Temperatura de entorno isotérmico operativo máximo con flujo de agua mínimo | 400 ° C |
| Cambio de cristal | Front-loading, self-contained package for ease of exchange. Shutter flips up to ease access to the holders. |
| Tubos de agua | S-304, 0.125 in. (3.175 mm) OD x 0.015 in. (0.381 mm) Wall thickness seamless stainless steel tubing |
| Especificaciones de paso eléctrico - Perno de 1 pulg. (2,54 cm) y terminaciones Ultra-Torr (conector por compresión): | |
| Materiales | 304 stainless steel, Teflon, ceramic, beryllium nickel, VITON® |
| Temperatura | Operational environment to 300ºC with water cooling or 165° C without |
| Conjunto | 1.015 in. ±0.010 in. diameter aperture |
| Nombre | Descripción |
| QCM Sensor Feedthroughs | QCM Sensor Feedthroughs |
| Nombre | Descripción |
| Quartz Monitor Crystals | Quartz Monitor Crystals |
| Número de parte | Descripción |
| 007-007 | Retainer spring (for crystal holder) |
| 007-023 | Ceramic Retainer |
| 080-018 | Set screw (for female coax) |
| 082-044 | Teflon screw (for leaf spring) |
| 750-115-P4 | Coupling (installs onto bellows assembly) |
| 750-169-P2 | Bellows assembly (coupling not included) |
| 750-171-P1 | Finger spring contact |
| 750-172-G1 | Crystal holder (includes retainer spring) |
| 750-174-P2 | Female coax |
| 750-175-P1 | Insulator (underneath leaf spring) |
| 008-007 | CRYSTAL SNATCHER |
| 750-188-P3 | Leaf Spring |
| 750-210-G1 | Shutter module (bellows assembly, shaft assembly, and shutter assembly) |
| 750-215-G1 | Shaft assembly (part of shutter module) |
| 750-216-G1 | Shutter assembly (part of shutter module) |
| In-vacuum cables | |
| 321-039-G12 | In-vacuum cable, 15.2 cm (6 in.) |
| 007-252 | In-vacuum cable, 30.5 cm (12 in.) |
| 321-039-G11 | In-vacuum cable, 61.0 cm (24 in.) |
| 007-044 | In-vacuum cable, 78.1 cm (30.75 in.) |
| 007-059 | In-vacuum cable, 91.4 cm (36 in.) |
| 007-061 | In-vacuum cable, 121.9 cm (48 in.) - Requires ModeLock controller |
| 321-039-G13 | In-Vacuum Cable, 154.2 cm (60 in.) - Requires ModeLock controller |
| 321-039-G14 | In-vacuum cable, 182.9 cm (72 in.) - Requires ModeLock controller |
| 321-039-G15 | In-vacuum cable, 3.5 m (137.8 in.) - Requires ModeLock controller and 4 m XIU |
| 321-039-G16 | In-vacuum cable, 4 m (157.5 in.) - Requires ModeLock controller and 4 m XIU |
