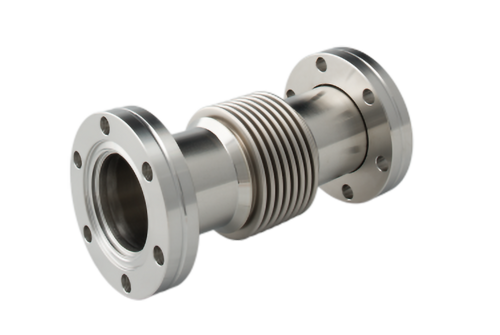

Fuelles ISO-CF

Precios y Disponibilidad

Opciones Drop-in

¡Revolucione su experiencia de medidores de vacio con nosotros!

Los conectores de calidad CF de INFICON se fabrican de acuerdo con la norma ISO 3669 y la norma TS/ISO 3669-2 más reciente. Los conectores de ultravacío de INFICON están diseñados para aplicaciones de hasta 1 x 10^-12 mbar y temperaturas de calentamiento de hasta 400 °C.

Ventajas

Logística a escala mundial
El diseño y las medidas siguen estrictamente los estándares internacionales
El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
De conformidad con la normativa 2011/65/EU (RoHS)

Especificaciones

DN16 ISO-CF

DN40 ISO-CF

DN63 ISO-CF

DN100 ISO-CF

DN160 ISO-CF

Dimensión A	76 mm

Dimensión B	4.1 mm

Dimensión C	6.4 mm

Dimensión D	15 mm

Dimensión E	22 mm

Dimensión F	16 mm

Dimensión G	21°

Bridas: acero inoxidable 304L/1.4306 Fuelles: acero inoxidable 316Ti/1.4571 A= longitud sin tensión Presión interna máx.: 4 bar

Dimensión A	126 mm

Dimensión B	3.5 mm

Dimensión C	5.5 mm

Dimensión D	40 mm

Dimensión E	55 mm

Dimensión F	36.8 mm

Dimensión G	7.5°

Bridas: acero inoxidable 304L/1.4306 Fuelles: acero inoxidable 316Ti/1.4571 A= longitud sin tensión Presión interna máx.: 4 bar

Dimensión A	139 mm

Dimensión B	23 mm

Dimensión C	23 mm

Dimensión D	62 mm

Dimensión E	80 mm

Dimensión F	66 mm

Dimensión G	37°

Bridas: acero inoxidable 304L/1.4306 Fuelles: acero inoxidable 316Ti/1.4571 A= longitud sin tensión Presión interna máx.: 1.5 bar

Dimensión A	142 mm

Dimensión B	26 mm

Dimensión C	26 mm

Dimensión D	92 mm

Dimensión E	116 mm

Dimensión F	102 mm

Dimensión G	28°

Bridas: acero inoxidable 304L/1.4306 Fuelles: acero inoxidable 316Ti/1.4571 A= longitud sin tensión Presión interna máx.: 1.5 bar

Dimensión A	250 mm

Dimensión B	23 mm

Dimensión C	23 mm

Dimensión D	154 mm

Dimensión E	187 mm

Dimensión F	153 mm

Dimensión G	16°

Bridas: acero inoxidable 304L/1.4306 Fuelles: acero inoxidable 316Ti/1.4571 A= longitud sin tensión Presión interna máx.: 1.5 bar
