ISO-KF/ISO-CF-F
Adaptador ISO-KF/ISO-CF-F

Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los conectores de calidad CF de INFICON se fabrican de conformidad con la norma ISO 3669 y el estándar reciente TS/ISO 3669-2 Los conectores de vacío ultraelevado de INFICON están diseñados para aplicaciones de hasta 1 x 10-12 mbar y temperaturas de cocción de hasta 400°C.
Ventajas
- Logística a escala mundial
- El diseño y las medidas siguen estrictamente los estándares internacionales
- El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
- De conformidad con la normativa 2011/65/EU (RoHS)
Especificaciones
Dimensión A | Dimensión B | |
DN16 ISO-KF/16 ISO-CF-F | 35 mm | 16 mm |
DN25 ISO-KF/16 ISO-CF-F | 35 mm | 16 mm |
DN16 ISO-KF/40 ISO-CF-F | 30 mm | 16 mm |
DN25 ISO-KF/40 ISO-CF-F | 30 mm | 26 mm |
DN40 ISO-KF/40 ISO-CF-F | 50 mm | 37 mm |
DN40 ISO-KF/63 ISO-CF-F | 35 mm | 41 mm |
DN40 ISO-KF/100 ISO-CF-F | 50 mm | 41 mm |
|

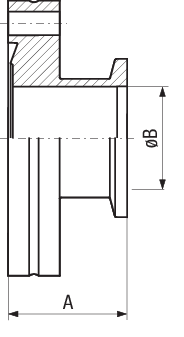

Dimensiones de la pieza
Número de parte
Número de parte | Descripción | |
DN16 ISO-KF/16 ISO-CF-F | 213-251 | Transition piece, inox, DN16 ISO-KF/16 ISO-CF-F |
DN25 ISO-KF/16 ISO-CF-F | 213-252 | Transition piece, inox, DN25 ISO-KF/16 ISO-CF-F |
DN16 ISO-KF/40 ISO-CF-F | 213-254 | Transition piece, inox, DN16 ISO-KF/40 ISO-CF-F |
DN25 ISO-KF/40 ISO-CF-F | 213-255 | Transition piece, inox, DN25 ISO-KF/40 ISO-CF-F |
DN40 ISO-KF/40 ISO-CF-F | 213-256 | Transition piece, inox, DN40 ISO-KF/40 ISO-CF-F |
DN40 ISO-KF/63 ISO-CF-F | 213-259 | Transition piece, inox, DN40 ISO-KF/63 ISO-CF-F |
DN40 ISO-KF/100 ISO-CF-F | 213-262 | Transition piece, inox, DN40 ISO-KF/100 ISO-CF-F |
Descargas
Fichas técnicas
Übergangsstück CF-F/ISO-KF DE
pdf
•
332,6 KB
•
Alemán
Adaptor CF-F / ISO-KF EN
pdf
•
319,5 KB
•
Inglesa
アダプタ CF-F / ISO-KF JA
pdf
•
406,4 KB
•
Japonés
어댑터 CF-F/ISO-KF KO
pdf
•
356,4 KB
•
Coreano
转接器 CF-F / ISO-KF ZH
pdf
•
384,5 KB
•
Chino
Adaptador CF-F / ISO-KF
pdf
•
372,6 KB
•
Español
