ISO-F

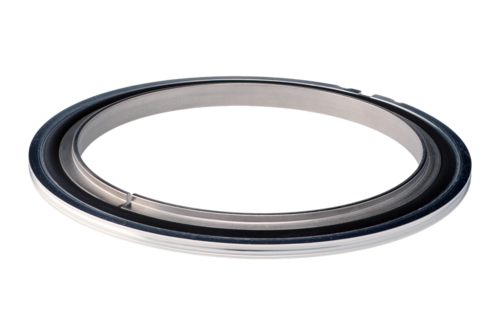

DISCO DE SELLADO FPM
Los accesorios de calidad ISO-F de INFICON están fabricados de acuerdo con las normas ISO 1609, DIN 28404 y Pneurop 6606.
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los accesorios de calidad ISO-F de INFICON están fabricados de acuerdo con las normas ISO 1609, DIN 28404 y Pneurop 6606. Nuestros conectores de calidad de gran diámetro son el componente estándar de todas las líneas de vacío y alto vacío. Los accesorios de alta calidad de INFICON están diseñados y probados con índices de fuga inferiores a 1 x 10-9 mbar l/s.
Ventajas
- Precio competitivo
- Logística a escala mundial
- El diseño y las medidas siguen estrictamente los estándares internacionales
- De conformidad con la normativa 2011/65/EU (RoHS)
Especificaciones
| Type | DN100 ISO-F | DN160 ISO-F | DN200 ISO-F | DN250 ISO-F | |
|---|---|---|---|---|---|
| Dimension A: | mm | 107 | 160 | 220 | 270 |
| Dimension B: | mm | 3.9 | 3.9 | 3.9 | 3.9 |
| Dimension C: | mm | 132 | 185 | 245 | 295 |
| Disk: | Aluminum 6082 | Aluminum 6082 | Aluminum 6082 | Aluminum 6082 | |
| Seal: | FPM | FPM | FPM | FPM |
Número de parte
| Part Number | Description | |
| DN100 ISO-F | 212-482 | Vacuum sealing, Al, FPM, DN 100 ISO-F |
| DN160 ISO-F | 212-483 | Vacuum sealing, Al, FPM, DN 160 ISO-F |
| DN200 ISO-F | 212-484 | Vacuum sealing, Al, FPM, DN 200 ISO-F |
| DN250 ISO-F | 212-485 | Vacuum sealing, Al, FPM, DN 250 ISO-F |
