ISO-K
Juntas de Aluminio

Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los accesorios ISO-K de INFICON están fabricados de acuerdo con las normas ISO 1609, DIN 28404 y Pneurop 6606. Nuestros conectores de calidad de gran diámetro son el componente estándar de todas las líneas de vacío y alto vacío. Los accesorios de alta calidad de INFICON están diseñados y probados con índices de fuga inferiores a 1 x 10-9 mbar l/s.
Ventajas
- Precio competitivo
- Logística a escala mundial
- El diseño y las medidas siguen estrictamente los estándares internacionales
- El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
- De conformidad con la normativa 2011/65/EU (RoHS)
Especificaciones
DN63 ISO-K | DN100 ISO-K | DN160 ISO-K | DN250 ISO-K | |
Dimensión A | 85.6 mm | 116.6 mm | 166.6 mm | 276.6 mm |
Dimensión B | 83 mm | 114 mm | 164 mm | 274 mm |
Dimensión C | 69.8 mm | 101.8 mm | 152.8 mm | 260.8 mm |
Dimensión D | 2.6 mm | 2.6 mm | 2.6 mm | 2.6 mm |
Dimensión E | 4.5 mm | 4.5 mm | 4.5 mm | 4.5 mm |
Número de abrazaderas | 4 | 6-8 | 8 | 12 |
Material: aluminio recocido 6082
|

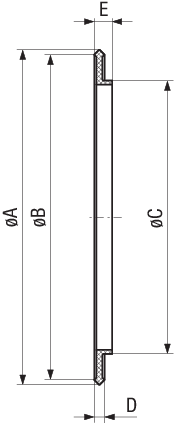

Dimensiones de la pieza
Número de parte
Número de parte | Descripción |
212-301 | Aluminum seal, DN63 ISO-K |
212-302 | Aluminum seal, DN100 ISO-K |
212-303 | Aluminum seal, DN160 ISO-K |
212-305 | Aluminum seal, DN250 ISO-K |
