CF
BRIDA CIEGA GIRATORIA DE ACERO INOXIDABLE 316LN
Los conectores de calidad CF de INFICON se fabrican de acuerdo con la norma ISO 3669 y la norma TS/ ISO 3669-2 más reciente.

Product configurator

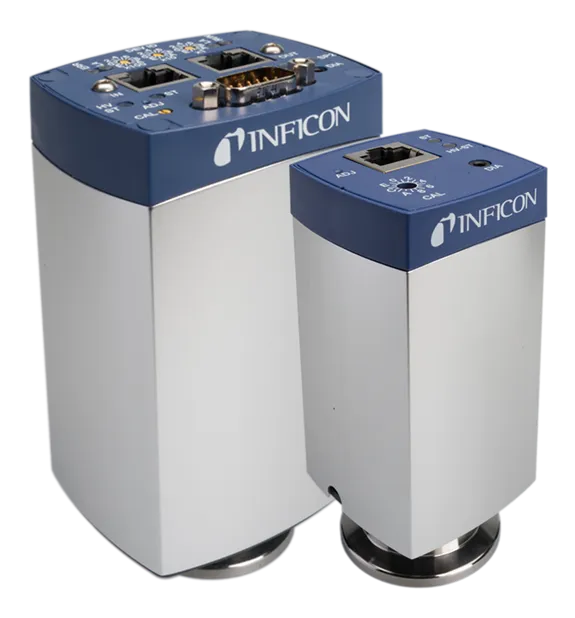

Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los conectores de calidad CF de INFICON se fabrican de acuerdo con la norma ISO 3669 y la norma TS/ ISO 3669-2 más reciente. Los conectores de ultravacío de INFICON están diseñados para aplicaciones de hasta 1 x 10-12 mbar y temperaturas de calentamiento de hasta 400 °C.
Ventajas
- Logística a escala mundial
- El diseño y las medidas siguen estrictamente los estándares internacionales
- El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
- De conformidad con la normativa 2011/65/EU (RoHS)
Especificaciones
Type | Dimension A | Dimension B | Dimension C | Dimension D | Dimension E | Material: |
DN 16 CF | 7.5 | 5.8 | 18.6 | 14 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 40 CF | 13 | 7.6 | 41 | 38 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 63 CF | 17.5 | 12.6 | 71 | 66 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 100 CF | 20 | 14.3 | 109 | 104 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 160 CF | 22 | 15.8 | 160 | 155 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 200 CF | 24.5 | 17.1 | 206 | 205 | 1.4 | Stainless Steel 316LN / 1.4429 |
DN 250 CF | 24.5 | 18 | 257 | 256 | 1.4 | Stainless Steel 316LN / 1.4429 |
Número de parte
Part Number | Description | |
DN 100 CF | 213-114 | Blanking flange rotatable DN 100 CF-R |
DN 16 CF | 213-111 | Blanking flange rotatable DN 16 CF |
DN 160 CF | 213-115 | Blanking flange rotatable DN 160 CF-R |
DN 200 CF | 213-116 | Blanking flange DN 200 CF-R |
DN 250 CF | 213-117 | Blanking flange DN 250 CF-F |
DN 40 CF | 213-112 | Blanking flange rotatable DN 40 CF-R |
DN 63 CF | 213-113 | Blanking flange rotatable DN 63 CF-R |
Descargas
Fichas técnicas
Blindflansch, drehbar, Edelstahl 316LN DE
pdf
•
315,4 KB
•
Alemán
Blank Flange Rotatable Stainless Steel 316LN EN
pdf
•
302,8 KB
•
Inglesa
回転式ブランクフランジ ステンレス 316LN JA
pdf
•
390,0 KB
•
Japonés
블랭크 플랜지 회전식 SUS 316LN KO
pdf
•
339,9 KB
•
Coreano
可旋转盲法兰,不锈钢 316LN ZH
pdf
•
364,5 KB
•
Chino
Brida ciega Acero inoxidable giratoria 316N ES
pdf
•
356,1 KB
•
Español
