Los accesorios ISO-K de INFICON están fabricados de acuerdo con las normas ISO 1609, DIN 28404 y Pneurop 6606. Nuestros conectores de calidad de gran diámetro son el componente estándar de todas las líneas de vacío y alto vacío. Los accesorios de alta calidad de INFICON están diseñados y probados con índices de fuga inferiores a 1 x 10-9 mbar l/s.

Ventajas

  • Precio competitivo
  • Logística a escala mundial
  • El diseño y las medidas siguen estrictamente los estándares internacionales
  • El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
  • De conformidad con la normativa 2011/65/EU (RoHS)

Especificaciones

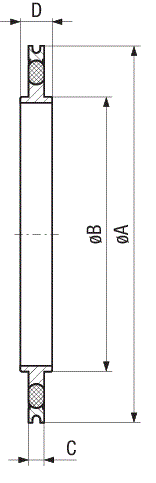

 Dimensión ADimensión BDimensión CDimensión D
DN63 ISO-K96 mm70 mm3.9 mm8 mm
DN80 ISO-K109 mm83 mm3.9 mm8 mm
DN100 ISO-K128 mm102 mm3.9 mm8 mm
DN160 ISO-K179 mm153 mm3.9 mm8 mm
DN200 ISO-K239 mm213 mm3.9 mm8 mm
DN250 ISO-K287 mm261 mm3.9 mm8 mm

Anillo interior: acero inoxidable 304
Anillo exterior: aluminio
Junta: elastómero FPM



Descargue aquí las especificaciones completas

Número de parte

Número de parteDescripción
212-281Centering ring, DN63 ISO-K, inox/FPM
212-093Centering ring, DN80 ISO-K, inox/FPM
212-282Centering ring, DN100 ISO-K, inox/FPM
212-283Centering ring, DN160 ISO-K, inox/FPM
212-284Centering ring, DN200 ISO-K, inox/FPM
212-285Centering ring, DN250 ISO-K, inox/FPM
