ISO-KF
Adaptador NPT Macho
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
Los conectores ISO-KF de INFICON están fabricados de acuerdo con las normas ISO 2861/1, DIN 28403 y Pneurop 6606. Nuestros conectores de calidad son el componente estándar de todas las aplicaciones de vacío y alto vacío. Los componentes de alta calidad de INFICON están diseñados y probados están diseñados y probados con índices de fuga inferiores a 1 x 10-9 mbar l/s.
Ventajas
- Precio competitivo
- Logística a escala mundial
- El diseño y las medidas siguen estrictamente los estándares internacionales
- El acabado de la superficie, las soldaduras y las especificaciones del material y la limpieza cumplen (o superan) los requisitos de alto vacío
- De conformidad con la normativa 2011/65/EU (RoHS)
Especificaciones

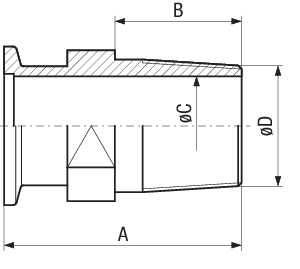

| Dimensión A | Dimensión B | Dimensión C | Dimensión D | |
| DN16 ISO-KF/ ⅛" NPT | 40 mm | 17 mm | 5 mm | ⅛-27 NPT |
| DN16 ISO-KF/ ¼" NPT | 40 mm | 22 mm | 7 mm | ¼-18 NPT |
| DN25 ISO-KF/ ⅛" NPT | 40 mm | 17 mm | 5 mm | ⅛-27 NPT |
| DN25 ISO-KF/ ¼" NPT | 40 mm | 22 mm | 7 mm | ¼-18 NPT |
| DN25 ISO-KF/ ½" NPT | 50 mm | 30 mm | 14 mm | ½-14 NPT |
| DN25 ISO-KF/ 1" NPT | 60 mm | 32 mm | 25 mm | 1-11 ½ NPT |
| DN40 ISO-KF/ ¼" NPT | 40 mm | 21 mm | 7 mm | ¼-18 NPT |
| DN40 ISO-KF/ ½" NPT | 50 mm | 30 mm | 14 mm | ½-14 NPT |
| DN40 ISO-KF/ 1" NPT | 60 mm | 33 mm | 25 mm | 1-11 ½ NPT |
| DN40 ISO-KF/ 1 ¼" NPT | 50 mm | 31.5 mm | 32 mm | 1 ¼-11 ½ NPT |
| DN40 ISO-KF/ 1 ½" NPT | 50 mm | 28 mm | 32 mm | 1 ½-11 ½ NPT |
| DN40 ISO-KF/ 2" NPT | 50 mm | 27 mm | 40 mm | 2-11 ½ NPT |
Anchura entre caras en pulgadas
| ||||
Dimensiones de la pieza
Número de parte
| Número de parte | Descripción | |
| DN16 ISO-KF/ ⅛" NPT | 211-551 | Adaptor, DN16 ISO-KF/ ⅛" NPT, male |
| DN16 ISO-KF/ ¼" NPT | 211-552 | Adaptor, DN16 ISO-KF/ ¼" NPT, male |
| DN25 ISO-KF/ ⅛" NPT | 211-554 | Adaptor, DN25 ISO-KF/ ⅛" NPT, male |
| DN25 ISO-KF/ ¼" NPT | 211-555 | Adaptor, DN25 ISO-KF/ ¼" NPT, male |
| DN25 ISO-KF/ ½" NPT | 211-556 | Adaptor, DN25 ISO-KF/ ½" NPT, male |
| DN25 ISO-KF/ 1" NPT | 211-557 | Adaptor, DN25 ISO-KF/ 1" NPT, male |
| DN40 ISO-KF/ ¼" NPT | 211-559 | Adaptor, DN40 ISO-KF/ ¼" NPT, male |
| DN40 ISO-KF/ ½" NPT | 211-560 | Adaptor, DN40 ISO-KF/ ½" NPT, male |
| DN40 ISO-KF/ 1" NPT | 211-561 | Adaptor, DN40 ISO-KF/ 1" NPT, male |
| DN40 ISO-KF/ 1 ¼" NPT | 211-562 | Adaptor, DN40 ISO-KF/ 1 ¼" NPT, male |
| DN40 ISO-KF/ 1 ½" NPT | 211-563 | Adaptor, DN40 ISO-KF/ 1 ½" NPT, male |
| DN40 ISO-KF/ 2" NPT | 211-564 | Adaptor, DN40 ISO-KF/ 2" NPT, male |
