1. Sensistor® Sentrac®
水素リークディテクタ

Sensistor® Sentrac®

小さなリーク、大きなリークの発見に最適

Sensistor-Sentrac
ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

ウェビナー参加はこちらから

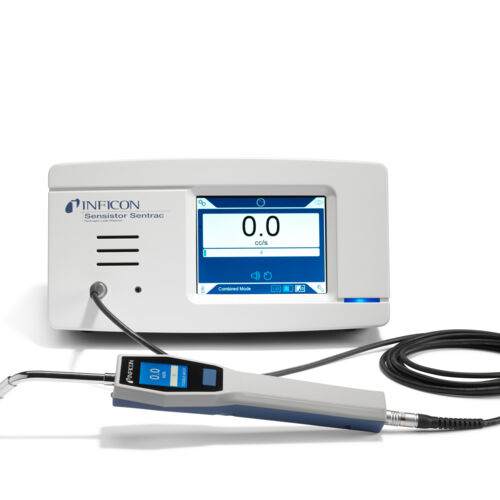

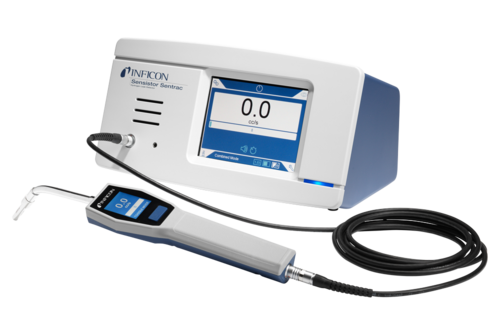

Sensistor Sentrac水素リークディテクタは産業用の最新リークディテクタです。極めて高精度・高感度のSensistorセンサーをベースにしたこの水素ガスリークディテクタは、生産ラインおよび修理ライン両方の様々な状況でのリーク検出に使用できます。 リークの大小をこだわらない対応能力とトレーサーガスの高濃度バックグラウンド対応能力によって、この水素リークディテクタは適用範囲が非常に広くなっています。

リークディテクターのハンドプローブStrix®は、人間工学に基づき最大限に効果を実現するように設計されています。本体は、頻繁に使用する機能に素早くアクセスするためのマルチファンクションボタンで制御されます。より確実なピンポイント検出のために、検査されたリーク箇所を照らすLEDランプが装備されています。プローブには読みやすいLCDディスプレイも装備されており、手元で直接リーク検査プロセス全体に関する情報を得ることができます。

Sensistor Sentracリークディテクターは、デスクトップ型、パネル型、ポータブル型があり、柔軟性を高めています。

Sensistor Sentracは従来のISH2000水素リークディテクタに代わるものです。

Sentrac_landingpage_instrument_front Sentrac_landingpage_instrument_front Mask Sentrac_landingpage_instrument_front Ellipse

新しいセントラックソフトウェア

Sensistor Sentracソフトウェア(v5.02.02)をダウンロードしていくつかの機能をご利用ください：
- I-Guide
- BM1000との互換性
- AP29ECOとのデュアルプローブ対応
- 新しいAP29ECO測定モード
- 全般的な改善とバグ修正
最新のSentracソフトウェアのダウンロード

機能

  • 大小いずれのリークにも対応
  • 大きなリークの後でも素早い反応と短時間復帰
  • 高感度・高精度の水素センサー - 実績を誇るSensistorセンサー技術を内蔵
  • 10桁にわたる様々なリーク検出し、リーク箇所特定が可能
  • 大型のタッチスクリーンと直感的なHMIで、簡単にメニュー操作ができます
  • プローブのディスプレイ部の視野角を拡大、読み取りが容易に
  • 試験結果をディテクタの画面およびハンドプローブのディスプレイ双方に表示
  • マルチファンクションボタン、リーク検出表示、LEDランプ付きハンドプローブ
  • オプション：フレキシブルネック付きハンドプローブ

利点

  • 高精度、高感度、高ダイナミックレンジ、高速リカバリー時間のユニークな組合せにより、幅広いリークを検出
  • ポンプ不要、メンテナンスフリー
  • 手動とロボットアシストどちらのリーク検知にも適している
  • 産業環境に適した堅牢性と復帰能力
  • 軽量で持ち運びが容易
  • デスクトップ型、パネル型、ポータブル型があります

標準的なアプリケーション

  • 産業
  • 自動車
  • 航空宇宙
  • 包装
  • 冷凍空調
  • メディカル
  • プロセス

仕様

Desktop Model
Portable Model
Panel Model
最小検知可能リークレート
検出モード5x10-7  mbarl/s or cc/s with 5% H2
測定モード0,5 ppm H2; 5x10-7 mbar l/s or cc/s with 5% H2
入力/出力- Probe Control Port (Digital 5 in/15 out), 24V (dc)
- USB-C (RS232, USB-Memory)
- BM1000 (Expansion Communication Module)
メンテナンス-
最小検知可能リークレート
検出モード5x10-7  mbarl/s or cc/s with 5% H2
測定モード0,5 ppm H2; 5x10-7 mbar l/s or cc/s with 5% H2
入力/出力USB-C (RS232, USB-Memory)
メンテナンス-
最小検知可能リークレート
検出モード5x10-7  mbarl/s or cc/s with 5% H2
測定モード0,5 ppm H2; 5x10-7 mbar l/s or cc/s with 5% H2
入力/出力- Probe Control Port (Digital 5 in/15 out), 24V (dc)
- USB-C (RS232, USB-Memory)
- BM1000 (Expansion Communication Module)
メンテナンス-
品番
アクセサリー
消耗品
スペアパーツ
Desktop model
590-970

Sensistor Sentrac Hydrogen Leak Detector, desktop model



Portable model
590-971

Sensistor Sentrac Hydrogen Leak Detector, portable model



Panel model
590-972Sensistor Sentrac Hydrogen Leak Detector, panel model

Recommended Kit
590-970Sensistor Sentrac Hydrogen Leak Detector, desktop model
590-730Strix Hand Probe (rigid neck)
590-161Probe Cable, 3m
Desktop model
590-730Strix Hand Probe (rigid neck)
590-740Strix Hand Probe (flexible neck)
590-890Hand Probe P60 (rigid neck)
590-892Hand Probe P60 Flex (flexible neck)
590-921Robot Probe R50 (incl. C21 cable 3m and Combox60)
590-420Calibration Leak Type A, 5x10E-2 mbarl/s @1bar
590-421Calibration Leak Type B, 5x10E-3 mbarl/s @1bar
590-422Calibration Leak Type C, 5x10E-4 mbarl/s @1bar
12344Calibration Leak, 5.2x10-5 (5%H2/95%N2) equal to 10g/y R134a
599-116

Diffusor house (for calibration leak 12344)



Portable model
590-730Strix Hand Probe (rigid neck)
590-740Strix Hand Probe (flexible neck)
590-890Hand Probe P60 (rigid neck)
590-892Hand Probe P60 Flex (flexible neck)
590-921Robot Probe R50 (incl. C21 cable 3m and Combox60)
590-420Calibration Leak Type A, 5x10E-2 mbarl/s @1bar
590-421Calibration Leak Type B, 5x10E-3 mbarl/s @1bar
590-422Calibration Leak Type C, 5x10E-4 mbarl/s @1bar
12344Calibration Leak, 5.2x10-5 (5%H2/95%N2) equal to 10g/y R134a
599-116

Diffusor house (for calibration leak 12344)



Panel model
590-730Strix Hand Probe (rigid neck)
590-740Strix Hand Probe (flexible neck)
590-890Hand Probe P60 (rigid neck)
590-892Hand Probe P60 Flex (flexible neck)
590-921Robot Probe R50 (incl. C21 cable 3m and Combox60)
590-420Calibration Leak Type A, 5x10E-2 mbarl/s @1bar
590-421Calibration Leak Type B, 5x10E-3 mbarl/s @1bar
590-422Calibration Leak Type C, 5x10E-4 mbarl/s @1bar
12344Calibration Leak, 5.2x10-5 (5%H2/95%N2) equal to 10g/y R134a
599-116

Diffusor house (for calibration leak 12344)



Desktop model
590-290Replacement Hydrogen Sensor for Strix Hand Probe
590-300Probe Tip Protection Caps, 50 pcs (for Strix Hand Probe)
590-305Probe Tip Protection Caps, 500 pcs (for Strix Hand Probe)
590-310Probe Tip Filters, 50 pcs (for Strix Hand Probe)
590-292Replacement Hydrogen Sensor for Hand Probe P60, P60 Flex, P50, P50 Flex, PX57, PX50 Flex,PK50 and PK50 Flex
591-273Probe Tip Protection Caps, 50 pcs (for Hand Probe P60, P60 Flex, P50, P50 Flex, PK50, PK50 Flex, H50 and H51)
590-625Probe Tip Protection Caps, 500 pcs (for Hand Probe P50, P50 Flex, P60, P60 Flex, PK50, PK50 Flex, H50 and H51)
591-234

Probe Tip Filters, 50 pcs (for Hand Probe P60 and P50)





Portable model
590-290Replacement Hydrogen Sensor for Strix Hand Probe
590-300Probe Tip Protection Caps, 50 pcs (for Strix Hand Probe)
590-305Probe Tip Protection Caps, 500 pcs (for Strix Hand Probe)
590-310Probe Tip Filters, 50 pcs (for Strix Hand Probe)
590-292Replacement Hydrogen Sensor for Hand Probe P60, P60 Flex, P50, P50 Flex, PX57, PX50 Flex,PK50 and PK50 Flex
591-234Probe Tip Filters, 50 pcs (for Hand Probe P60 and P50)
591-273Probe Tip Protection Caps, 50 pcs (for Hand Probe P60, P60 Flex, P50, P50 Flex, PK50, PK50 Flex, H50 and H51)
590-625

Probe Tip Protection Caps, 500 pcs (for Hand Probe P50, P50 Flex, P60, P60 Flex, PK50, PK50 Flex, H50 and H51)



Panel model
590-290Replacement Hydrogen Sensor for Strix Hand Probe
590-300Probe Tip Protection Caps, 50 pcs (for Strix Hand Probe)
590-305Probe Tip Protection Caps, 500 pcs (for Strix Hand Probe)
590-310Probe Tip Filters, 50 pcs (for Strix Hand Probe)
590-292Replacement Hydrogen Sensor for Hand Probe P60, P60 Flex, P50, P50 Flex, PX57, PX50 Flex,PK50 and PK50 Flex
591-273Probe Tip Protection Caps, 50 pcs (for Hand Probe P60, P60 Flex, P50, P50 Flex, PK50, PK50 Flex, H50 and H51)
590-625Probe Tip Protection Caps, 500 pcs (for Hand Probe P50, P50 Flex, P60, P60 Flex, PK50, PK50 Flex, H50 and H51)
591-234Probe Tip Filters, 50 pcs (for Hand Probe P60 and P50)
Desktop model
590-161Probe Cable, 3m
590-175Probe Cable, 6m
590-165Probe Cable, 9m
598-461

Sensor Key



Portable model
590-161Probe Cable, 3m
590-175Probe Cable, 6m
590-165Probe Cable, 9m
598-461

Sensor Key



Panel model
590-161Probe Cable, 3m
590-175Probe Cable, 6m
590-165Probe Cable, 9m
598-461

Sensor Key



ダウンロード

言語を選択
パンフレット
Dichtheitsprüfung in der Automobilindustrie
pdf • 1,1 MB • ドイツ語 • パンフレット
Broschüre Sensistor Sentrac
pdf • 732,6 KB • ドイツ語 • パンフレット
Leak Testing in the Automotive Industry
pdf • 1,1 MB • 英語版 • パンフレット
Calibration Leaks
pdf • 425,6 KB • 英語版 • パンフレット
Sensistor Sentrac
pdf • 14,1 MB • 英語版 • パンフレット
Pruebas de fuga en la industria automotriz
pdf • 1,1 MB • スペイン語 • パンフレット
Folleto Sensistor Sentrac
pdf • 732,2 KB • スペイン語 • パンフレット
자동차 산업의 누설 검사
pdf • 2,4 MB • 韓国語 • パンフレット
宣传册Sentrac Strix Edition
pdf • 4,7 MB • 中国語 • パンフレット
Sensistor Sentrac - the alternative to soap spray and water bath
pdf • 2,3 MB • 英語版 • パンフレット
Sensistor Sentrac
pdf • 760,4 KB • 韓国語 • パンフレット
Brochure Sentrac Strix Edition (for Food Market)
pdf • 453,9 KB • 英語版 • パンフレット
Sensistor Sentrac 水素リークディテクタ
pdf • 4,8 MB • 日本語 • パンフレット
Upgrading Water Bath Testing (German)
pdf • 679,4 KB • ドイツ語 • パンフレット
汽车行业泄漏检测
pdf • 2,5 MB • 中国語 • パンフレット
自動車産業でのリーク検査
pdf • 2,6 MB • 日本語 • パンフレット
取扱説明書
Reference Leak User Manual (EN+DE)
pdf • 1,9 MB • ドイツ語, 英語版 • 取扱説明書
Reference Leak User Manual (VTI Filling Instructions)
pdf • 92,6 KB • 英語版 • 取扱説明書
Sensistor Sentrac Operating instructions
pdf • 3,2 MB • 英語版 • 取扱説明書
Sensistor Sentrac manuale d'uso
pdf • 2,7 MB • イタリア語 • 取扱説明書
Sensistor Sentrac Betriebsanleitung
pdf • 2,7 MB • ドイツ語 • 取扱説明書
Sensistor Sentrac Manual de instrucciones
pdf • 2,7 MB • スペイン語 • 取扱説明書
Sensistor Sentrac Manuel d'utilisation
pdf • 2,7 MB • フランス語 • 取扱説明書
Sensistor Sentrac 操作手册
pdf • 2,8 MB • 中国語 • 取扱説明書
Sensistor Sentrac 取扱説明書
pdf • 2,8 MB • 日本語 • 取扱説明書
Sensistor Sentrac Interface Description
pdf • 1,7 MB • 英語版
3Dファイル
590-890 P60 Probe rigid neck
zip • 2,0 MB • 3Dファイル
590-892 P60 Probe flex neck
zip • 2,6 MB • 3Dファイル
590-972 Sentrac Panel
zip • 13,2 MB • 3Dファイル
590-971 Sentrac Portable
zip • 14,5 MB • 3Dファイル
590-730 Strix probe rigid neck
zip • 15,6 MB • 3Dファイル
590-970 Sentrac Desktop
zip • 16,3 MB • 3Dファイル
590-740 Strix probe flex neck
zip • 19,3 MB • 3Dファイル
その他
Application note - leak detection on plate heat exchangers
pdf • 173,6 KB • 英語版
Application note - leak detection on domestic water purifiers
pdf • 124,3 KB • 英語版
Application note - Dichtheitsprüfung von Haushaltswasserfiltern
pdf • 128,9 KB • ドイツ語
Application note - leak detection on plate heat exchangers
pdf • 211,2 KB • 中国語
Application note - leak detection on plate heat exchangers
pdf • 164,9 KB • イタリア語
Application note - leak detection on domestic water purifiers
pdf • 428,0 KB • 中国語
Application note - leak detection on direct-to-chip (DTC) cooling systems
pdf • 148,7 KB • 英語版
Application note - leak detection-Direct-to-chip-cooling-DTC冷却部件泄漏检测-CN
pdf • 225,7 KB • 中国語
Application note - leak detection on coolant distribution unit (CDU)
pdf • 325,6 KB • 中国語
Application note - leak detection on coolant distribution unit (CDU)
pdf • 177,5 KB • ドイツ語
Application note - leak detection on coolant distribution unit (CDU)
pdf • 182,8 KB • 英語版
ソフトウエア
Strix Probe Software
zip • 899,3 KB • ドイツ語, 日本語, 韓国語, スペイン語, 中国語, 英語版 • ソフトウエア
P60 COMBOX60 Software v1.05.02
zip • 74,6 KB • ドイツ語, 日本語, 韓国語, スペイン語, 中国語, 英語版 • ソフトウエア

関連ニュース

本製品は以下のマーケットで使用されています。
HVACR-Navi
冷凍空調

冷凍空調技術は、間違いなく21世紀の重要なテーマの一つです。使用効率、エネルギー効率、そして何よりも最適な温度や気候（民間および商業部門において）が重要な役割を果たします。

詳細はこちら
Industrial-Manufacturing-Navi-2
産業用製造業

クリーンな環境を保証するため真空技術は頻繁に使用され、様々なプロセスでは不可欠な要素とされています。

詳細はこちら
Mobility_and_Automotive-Navi
モビリティ＆オートモーティブ

進化する業界において信頼性の高いリークテストを実現 。自動車業界の変化に伴い、リークテストがますます重要になってきています。

詳細はこちら
Pharma_and_Medical-Navi
製薬・メディカル

生産性を向上させ、製薬会社のコンプライアンス標準と品質要件を満たすお手伝いをします

詳細はこちら
よくあるご質問
リークディテクタにはどのような種類がありますか？

真空法、スニファー法、蓄積法に対応したラインナップがあります。 測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。

内部校正と外部校正の違いは？

内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。 外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。

リークディテクタ校正のタイミングは？

リークディテクタ起動から20分以上経過してからの校正を推奨しています。

リークディテクタ校正の頻度は？

測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。 定期的に校正を要求するメッセージを表示させることもできます。

リークディテクタ本体のみの校正は行ってもらえますか？

リークディテクタ本体のみの校正は行っておりません。 校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。

メンテナンスの頻度は？

製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。

リーク量の単位は？

・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。

防爆対応のリークディテクタはありますか？

Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。

真空法リークディテクタのGROSS、FINE、ULTRAとは？

検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。 感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。

スニファー法リークディテクタで使用される流量sccmとは？

Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。

冷媒ガスリークディテクタE3000とHLD6000の違いは？

E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。

スニファー法リークディテクタP3000(XL)とXL3000flexの違いは？

P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。

蓄積法とは何ですか？

大気圧チャンバを使用したヘリウムリーク検査です。 水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
