INFICONの前面搭載型デュアル振動子センサは、実証済みの信頼性と耐久性を提供しており、市場のあらゆるセンサヘッドの中で最高の温度安定性を誇ります。デュアルセンサは振動子のバックアップを提供します。これは真空チャンバ内に2個目の振動子があることが望ましい、重要なプロセスには不可欠です。

前面搭載デザインにより、横からの挿入のスペースが十分でない用途においても、振動子ホルダの挿入が容易です。ハンダ付けではなく機械的に組み立てられているため、必要なら現場で容易に部品を交換することができます。センサーは単品で注文するか、溶接または圧力継手によって組み立てられたセンサー/フィードスルーの組合せとして注文できます。

機能

  • デュアル振動子
  • 振動子シャッター
  • 前面搭載振動子ホルダー
  • 取り付けが容易
  • 2.54 cm (1インチ)ボルトフィードスルーおよびCF40フィードスルーとともに利用可能
  • 圧力継手と一緒に注文すれば長さの調整が可能
  • 圧力継手または溶接で組み合わせたフィードスルーと共に注文すればろう付けが不要
  • お客様指定の長さに溶接済みのセンサー/フィードスルーの組合せあり

仕様

最小水流での最大動作等温環境温度400 ° C
振動子交換Front-loading, self-contained package for ease of exchange. Shutter flips up to ease access to the holders.
水チューブS-304, 0.125 in. (3.175 mm) OD x 0.015 in. (0.381 mm) Wall thickness seamless stainless steel tubing
フィードスルー仕様1インチボルトとUltra-Torr (圧力継手) 端末部:
材料304 stainless steel, Teflon, ceramic, beryllium nickel, VITON®
温度Operational environment to 300ºC with water cooling or 165° C without
マウンティング1.015 in. ±0.010 in. diameter aperture
仕様の詳細はこちらからダウンロードできます。
アクセサリー
消耗品
NameDescription
QCM Sensor FeedthroughsQCM Sensor Feedthroughs
NameDescription
Quartz Monitor CrystalsQuartz Monitor Crystals

スペアパーツ

Part NumberDescription
007-007Retainer spring (for crystal holder)
007-023Ceramic Retainer
080-018Set screw (for female coax)
082-044Teflon screw (for leaf spring)
750-115-P4Coupling (installs onto bellows assembly)
750-169-P2Bellows assembly (coupling not included)
750-171-P1Finger spring contact
750-172-G1Crystal holder (includes retainer spring)
750-174-P2Female coax
750-175-P1Insulator (underneath leaf spring)
008-007CRYSTAL SNATCHER
750-188-P3Leaf Spring
750-210-G1Shutter module (bellows assembly, shaft assembly, and shutter assembly)
750-215-G1Shaft assembly (part of shutter module)
750-216-G1Shutter assembly (part of shutter module)
In-vacuum cables
321-039-G12In-vacuum cable, 15.2 cm (6 in.)
007-252In-vacuum cable, 30.5 cm (12 in.)
321-039-G11In-vacuum cable, 61.0 cm (24 in.)
007-044In-vacuum cable, 78.1 cm (30.75 in.)
007-059In-vacuum cable, 91.4 cm (36 in.)
007-061In-vacuum cable, 121.9 cm (48 in.) - Requires ModeLock controller
321-039-G13In-Vacuum Cable, 154.2 cm (60 in.) - Requires ModeLock controller
321-039-G14In-vacuum cable, 182.9 cm (72 in.) - Requires ModeLock controller
321-039-G15In-vacuum cable, 3.5 m (137.8 in.) - Requires ModeLock controller and 4 m XIU
321-039-G16In-vacuum cable, 4 m (157.5 in.) - Requires ModeLock controller and 4 m XIU

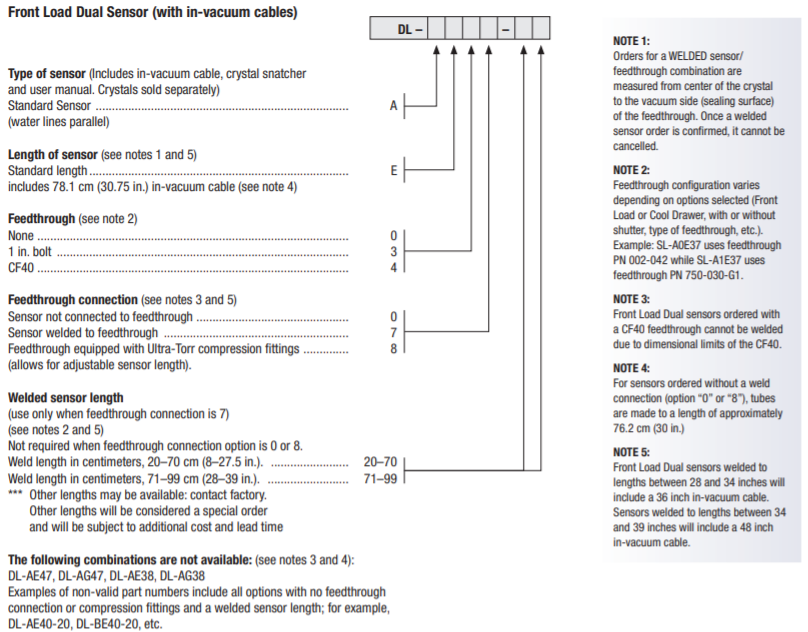

パーツ番号
