UHVベーク可能センサー
ACADEMY
関連製品について無料のウェビナーにご興味ありますか。

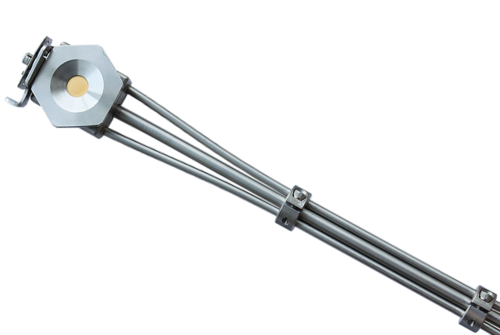

INFICONのUHVベーク可能振動子センサーは実証済みの信頼性と耐久性を提供しており、市場のあらゆるセンサーヘッドの中で最高の温度安定性を誇ります。304ステンレススチール、モリブデン、インコネル、ニッケル、アルミ素材で製作されたUHVベーク可能センサは、450° Cまでの連続ベークアウト温度に耐えられるようにデザインされています（ベークアウトのみ、実際の蒸着監視には流水が必要）。前面搭載デザインにより、横からの挿入のスペースが十分でない作業においても、振動子ホルダーの挿入が容易です。
機能
- 高温ろう付けおよび溶接構造
- ベークアウト温度は450° Cまで
- 振動子シャッター (オプション)
- 前面搭載振動子ホルダー
- 取り付けが容易
- CF40 フィードスルー
- フィードスルーへのろう付けまたは溶接は不要
- お客様指定の長さに溶接したセンサー/フィードスルーの組合せを提供
仕様
Bakeable Sensor w/ Shutter
Bakeable Sensor w/out Shutter
| 最高温度 | 400° C continuous (for bake only; water flow recommended for actual deposition monitoring) |
| 振動子交換 | Front loading, self-contained package for ease of exchange. Cam-type locking handle allows easy removal and good thermal contact. Pneumatically operated shutter flips up for easy crystal exchange. |
| 水、空気および同軸ライン | 0.125 in. (3 mm) O.D. water and air x 0.015 in. (0.4 mm) wall thickness seamless 304 stainless steel; 0.188 in. (5 mm) O.D. coax |
| 最高温度 | 450°C continuous (for bake only; water flow recommended for actual deposition monitoring) |
| 振動子交換 | Front loading, self-contained package for ease of exchange. Cam-type locking handle allows easy removal and good thermal contact. |
| 水、空気および同軸ライン | 0.125 in. (3 mm) O.D. water x 0.015 in. (0.4 mm) wall thickness seamless 304 stainless steel; 0.188 in. (5 mm) O.D. coax |
アクセサリー
消耗品
| Part Number | Description |
| 750-420-G1 | Solenoid Valve, 24V (for use with shuttered and multi-crystal sensors) |
| Name | Description |
| Quartz Monitor Crystals | Quartz Monitor Crystals |
スペアパーツ
| Part Number | Description |
| 007-007 | Retainer spring (for crystal holder) |
| 007-064 | Ceramic retainer |
| 007-094 | Clamping spring |
| 007-095 | Handle |
| 007-098 | Female Connector (includes ferrules and nut) |
| 007-099 | Bakeable head contact |
| 007-100 | Insulator for BNC |
| 007-103 | Insulator for bakeable head contact |
| 007-104 | BNC Body |
| 007-147 | #4-40 X 3/8 screw |
| 007-155 | Braze assy - 12 in. (30.5 cm) |
| 007-156 | Braze assy - 20 in (50.8 cm) |
| 007-157 | Braze assy - 30 in. (76.2 cm) |
| 007-228 | #4-40 X 5/8 screw |
| 007-267-P2 | Spreader bar |
| 007-268-P1 | Shoulder washer |
| 007-269-P1 | Shoulder washer |
| 008-007 | CRYSTAL SNATCHER |
| 059-0084 | VCR gasket |
| 070-201 | #4 Split lockwasher |
| 084-069-P1 | #4-40 x 3/16 screw |
| 750-018-P3 | Split clamp |
| 750-018-P5 | Split clamp |
| 750-022-G5 | Bellows assembly - 12 in. (30.5 cm) |
| 750-022-G6 | Bellows assembly - 20 in. (50.8 cm) |
| 750-022-G7 | Bellows assembly - 30 in. (76.2 cm) |
| 750-028-G5 | Braze assy with air line - 12 in. (30.5 cm) |
| 750-028-G6 | Braze assy with air line - 20 in. (50.8 cm) |
| 750-028-G7 | Braze assy with air line - 30 in. (76.2 cm) |
| 750-115-P4 | Coupling (installs onto bellows assembly) |
| 750-118-P4 | Actuator support |
| 750-120-G3 | Shaft assembly |
| 750-216-G1 | Shutter assembly (part of shutter module) |
| 750-218-G1 | Cyrstal holder |
