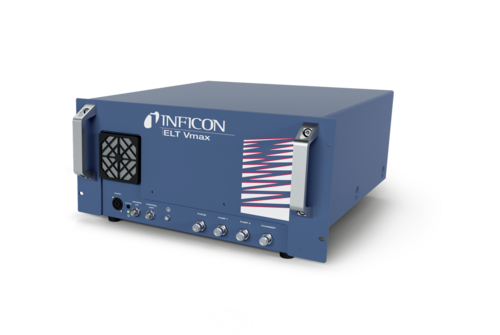

ELT Vmax

バッテリーセル量産用インラインリークテスト用電解液リークディテクター

ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

ウェビナー参加はこちらから

INFICONによって開発された特許取得済みの直接電解液リークテスト方法

この独自の電解液漏れ検出方法により、ELT Vmaxは幅広い産業分野で迅速かつ効率的な漏れ試験を実現します。

自動車産業、通信技術、民生用電子機器、電動工具、医療技術など、あらゆる分野において、ELT Vmaxはマイクロメートル単位の電解液漏れを確実に検出します。従来の方法と比べて最大1,000倍も微小な漏れを検知可能です。

量産における金属イオン電池のより高速かつ高精度な測定

ELT Vmaxは、あらゆる金属イオン電池の大量生産要件に特化して開発されました。より高速かつ高精度な測定能力を備え、高度に自動化された効率的な大量生産におけるリークテストに最適です。測定速度と精度を最適化することで、ELT Vmaxは生産プロセスの信頼性と生産性の向上に貢献します。

バッテリーテスト

固体電池の試験

ELT Vmaxは最新の電池技術にも適しています。高い感度により、ELT Vmaxはごく微量の電解液も検出可能です。これにより、より高い感度を必要とする固体電池の信頼性が高く再現性のある試験を実現します。

モジュールテスト

ELT Vmaxの感度の高さにより、より大きな容量の効率的な試験が可能となります。これにより、量産におけるバッテリーモジュールの試験に新たな可能性が開かれます。

バッテリーセル生産サイクルへの漏れ試験の容易な統合

インテリジェントなプロセス制御、高性能質量分析計システム、そして強力な外部ポンプと組み合わせ可能なマルチチャンバー接続により、ELT Vmaxは最速のサイクルタイムを実現します。本質に絞り込まれたモジュラーかつコンパクトな設計により、ELT Vmaxはシステムインテグレーターに、高速生産システム向けの省スペースかつ統合可能なソリューションを提供します。

利点

高速スループット：インテリジェントなプロセス制御と強力なセンサーの組み合わせにより、特に測定時間が短縮されます。外部ポンプ、適切なバッチサイズ、キャリアガスで構成される最適設計の真空システムにより、さらに高速な応答時間を実現。
最高感度：特に高い感度により、バッテリーモジュールや固体電池といった新たなバッテリーアプリケーションにおいても、漏れを確実かつ安全に検査することが可能となります。
高い稼働率：重大な汚染による生産中断から保護する統合グロスリークテスト
完全自動校正：テストリークを真空チャンバーに接続するE-チェック接続キットにより、手動操作なしで連続校正が可能。
容易な統合：コンパクトな省スペース設計により、高速生産ラインへの組み込みが容易。
高い柔軟性： ELT Vmaxは、リチウムイオン電池、ナトリウムイオン電池など、液体電解液で満たされた電池セルのすべてのセル形式をテストします。
ドライルーム環境での設置が可能

標準的なアプリケーション

市場

オートモーティブ
3C（コンピューティング、通信、家電産業）
エネルギー貯蔵

金属イオン電池セルの自動漏洩試験

ソフトパウチセル
円筒型セル
ラウンドセル
コインセル / ボタンセル
スーパーキャパシタ

仕様

最小検知リークレート	5x10^-8mbar·l/s (ヘリウム等価リークレート)

リークレート表示単位	mbar·l / s, atm·cc / s, Pa·m³ / s

検出センサー	四重極質量分析計（2カソード）

シリアル・インターフェース	USB 2.0; M12 (I/O1000接続用); RJ45 (ネットワーク接続) PROFIBUS, PROFINET, DeviceNet, Ethernet / IP, シリアルインターフェイス (RS232), デジタルI/O

寸法（幅×高さ×奥行）	482,6 mm x 233,4 mm x 497,5 mm (19 in x 9,2 in x 19,6 in)

メニューナビゲーション	ドイツ語、英語、スペイン語、韓国語、中国語、日本語

ご注文について

品番

アクセサリー

消耗品

600-301

ELT Vmax

600-106	Eチェック接続キット（Eチェックは納品範囲に含まれません）
600-310	CP7-コントロールパネル*
600-107	キャリアガスキャピラリー 10 sccm
560-310	I/O 1000モジュール*
560-315	BM1000 PROFIBUSモジュール*
560-316	BM1000 PROFINET IO module*
560-317	BM1000 DeviceNet IOモジュール*
560-318	BM1000イーサネット/IPモジュール*
560-332	データケーブル 2 m
560-335	データケーブル 5 m
560-340	データケーブル 10 m

^{* データケーブル（560-332、560-335、560-340）のいずれか1本が必要です。併せてご注文ください。}

600-105

e-Check 校正リーク（DMC）

ダウンロード

言語を選択

パンフレット

ELT Vmax Battery Leak Detector

pdf • 890,1 KB • 英語版 • パンフレット

ELT Vmax Batterieprüfgerät

pdf • 873,7 KB • ドイツ語 • パンフレット

Comprobador de baterias ELT Vmax

pdf • 895,0 KB • スペイン語 • パンフレット

ELT Vmax バッテリーテスター

pdf • 1,0 MB • 日本語 • パンフレット

ELT Vmax 蓄电池检漏仪

pdf • 982,3 KB • 中国語 • パンフレット

ELT Vmax 배터리 테스터

pdf • 919,5 KB • 韓国語 • パンフレット

取扱説明書

CP7 사용 설명서

pdf • 1,1 MB • 韓国語 • 取扱説明書

ELT Vmax instrucciones de operación

pdf • 1,6 MB • スペイン語 • 取扱説明書

ELT Vmax Návodu k obsluze

pdf • 1,6 MB • チェコ語 • 取扱説明書

ELT Vmax Operating instructions

pdf • 1,6 MB • 英語版 • 取扱説明書

ELT Vmax Használati utasítások

pdf • 1,6 MB • ハンガリー語 • 取扱説明書

ELT Vmax 操作手册

pdf • 1,7 MB • 中国語 • 取扱説明書

CP7 Návodu k obsluze

pdf • 1,1 MB • チェコ語 • 取扱説明書

CP7 Notice d'utilisation

pdf • 1,1 MB • フランス語 • 取扱説明書

CP7 Tester wycieku baterii

pdf • 1,1 MB • ポーランド語 • 取扱説明書

ELT Vmax 取扱説明書

pdf • 1,6 MB • 日本語 • 取扱説明書

CP7 取扱説明書

pdf • 1,2 MB • 日本語 • 取扱説明書

CP7 操作手册

pdf • 1,2 MB • 中国語 • 取扱説明書

CP7 Használati utasítások

pdf • 1,1 MB • ハンガリー語 • 取扱説明書

CP7 instrucciones de operación

pdf • 1,1 MB • スペイン語 • 取扱説明書

CP7 Operating instructions

pdf • 1,1 MB • 英語版 • 取扱説明書

CP7 Manuale d'uso

pdf • 1,1 MB • イタリア語 • 取扱説明書

ELT Vmax Protocol Description

pdf • 585,0 KB • 英語版 • 取扱説明書

Connection-Kit E-Check 2.0

pdf • 1,1 MB • ドイツ語, 英語版 • 取扱説明書

ELT Vmax 사용 설명서

pdf • 1,5 MB • 韓国語 • 取扱説明書

E-Check instructions de fonctionnement

pdf • 1,2 MB • フランス語 • 取扱説明書

E-Check Instrucțiuni de utilizare

pdf • 1,2 MB • ルーマニア語 • 取扱説明書

E-Check Návod k použití

pdf • 1,2 MB • チェコ語 • 取扱説明書

CP7 Betriebsanleitung

pdf • 1,1 MB • ドイツ語 • 取扱説明書

ELT Vmax Betriebsanleitung

pdf • 1,6 MB • ドイツ語 • 取扱説明書

ELT Vmax Manuale d'uso

pdf • 1,4 MB • イタリア語 • 取扱説明書

ELT Vmax Notice d'utilisation

pdf • 1,6 MB • フランス語 • 取扱説明書

ELT Vmax Tester de scurgere a baterie

pdf • 1,6 MB • ルーマニア語 • 取扱説明書

E-Check_Gebrauchsanleitung_lime10de1-06-(2211)

pdf • 1,2 MB • ドイツ語 • 取扱説明書

E-Check_Oinstrukcja obslugi-lime10pl1-06-(2211)

pdf • 1,2 MB • ポーランド語 • 取扱説明書

E-Check_Operating-instructions-lime10en1-06-(2211)

pdf • 1,2 MB • 英語版 • 取扱説明書

E-Check-Használati útmutató-lime10hu1-6-(2211)

pdf • 1,2 MB • ハンガリー語 • 取扱説明書

E-Check-Instrucciones de uso-lime10es1-06-(2211)

pdf • 1,2 MB • スペイン語 • 取扱説明書

E-Check-lime10jp1-06-(2211)

pdf • 1,2 MB • 日本語 • 取扱説明書

E-Check-lime10ko1-06-(2211)

pdf • 1,2 MB • 韓国語 • 取扱説明書

E-Check-lime10zh1-06-(2211)

pdf • 1,2 MB • 中国語 • 取扱説明書

E-Check-Manuale-d'uso-lime10it1-06-(2211)

pdf • 1,2 MB • イタリア語 • 取扱説明書

3Dファイル

Control Panel CP7 Stepfile

stp • 6,7 MB • 3Dファイル

ELT Vmax Stepfile

stp • 20,5 MB • 3Dファイル

E-Check Connection Kit Step File

stp • 1,3 MB • 3Dファイル

ソフトウエア

ELT Vmax Software

zip • 1,2 MB • 英語版 • ソフトウエア

本製品は以下のマーケットで使用されています。

バッテリー

電極の生産からエンドオブラインテストまで

詳細はこちら

エネルギー

従来の石油・ガス生産は、過去数十年の間に需要が増加し、人口増加、都市化、発展途上国の消費者中間層によって推進されています。

詳細はこちら

モビリティ＆オートモーティブ

進化する業界において信頼性の高いリークテストを実現。自動車業界の変化に伴い、リークテストがますます重要になってきています。

詳細はこちら

リークディテクタにはどのような種類がありますか？

真空法、スニファー法、蓄積法に対応したラインナップがあります。測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。

内部校正と外部校正の違いは？

内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。

リークディテクタ校正のタイミングは？

リークディテクタ起動から20分以上経過してからの校正を推奨しています。

リークディテクタ校正の頻度は？

測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。定期的に校正を要求するメッセージを表示させることもできます。

リークディテクタ本体のみの校正は行ってもらえますか？

リークディテクタ本体のみの校正は行っておりません。校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。

メンテナンスの頻度は？

製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。

リーク量の単位は？

・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。

防爆対応のリークディテクタはありますか？

Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。

真空法リークディテクタのGROSS、FINE、ULTRAとは？

検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。

スニファー法リークディテクタで使用される流量sccmとは？

Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。

冷媒ガスリークディテクタE3000とHLD6000の違いは？

E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。

スニファー法リークディテクタP3000(XL)とXL3000flexの違いは？

P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。

蓄積法とは何ですか？

大気圧チャンバを使用したヘリウムリーク検査です。水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
