最高レベルのパフォーマンスをコンパクトに

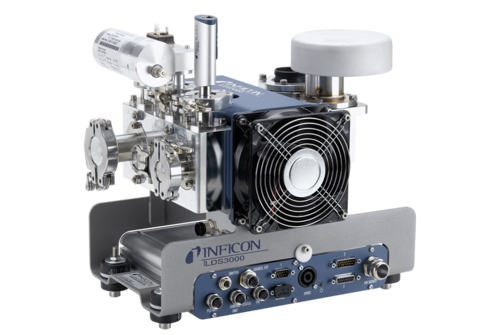

INFICONはLDS3000リークディテクタによって、リークテストシステムにおける成功の新たな段階を切り開きます。LDS2010の後継機は精度、測定の再現性、およびリークテストの速度において新しい基準を作ります。.
LDS3000は非常にコンパクトです。13 X 9.45 X 11.1 in.（330 X 240 X 280 mm）の小型寸法によって、リークテストシステムへの統合がさらに容易になります。より重要なことに、19インチのコントロールモジュールを省き、ケーブル敷設を大幅に向上させたことで、必要スペースと接地費用が減少しました。さらに、操作を簡単にするためのオプションのタッチスクリーンと、オプションのフィールドバス接続があります。
LDS3000は、蓄積システムで使用するためのLDS3000 AQとしても利用可能です。LDS3000製品ファミリーは、自動テストシステム用の最も用途の広いソリューションです。
INFICONは、ほとんどすべてのアプリケーションに対してさまざまな較正済みリークテストを提供します。注文プロセスを簡素化しスピードアップするには、システムアプリケーションのカスタマイズされた較正済みリークの注文フォームを使用してください。
機能
- コンパクトなデザインにより、様々なリーク検査システムに容易に統合可能
- 広範なアナログデジタルのインターフェースによる通信の多様性
- 大幅に進化した配線
- I-CALによる高速、最適化された応答時間
- LDS2010互換性モード
- 新しい特許取得済み方法によって、LDS3000リークディテクターの較正を 20秒以内に実行します。
利点
- より小型で統合が容易
システム工学の技術によって、スペースの要件と設置費用を最適化小さい寸法、非常にコンパクトな設計、ケーブル敷設面積の小さいLDS3000リークディテクタはリークテストシステムの課題に対する答えです。そのパフォーマンスが先行機種であるLDS2010リークディテクタより優れているだけでなく、デザインが大幅に小さくなり、リークテストシステムへの統合がより容易かつ柔軟です。さらに、オプションであるタッチスクリーン操作やフィールドバスシステムへの接続など、個別のカスタム構成も可能です。 - Communicative Diversity
LDS3000リークディテクタには、幅広いアナログインターフェースとデジタルインターフェースが含まれています。RS232、RS485、USB、およびオプションのPROFIBUSは、多様なユーザのニーズに対応します。 - 高い信頼性
LDS3000リークディテクタは高いスループット率、優れた品質と信頼性を提供します。ダウンタイムと頻繁なメンテナンスは過去のものです。較正時間は20秒と非常に速いですが、ほとんど必要ありません。最少で 1 x 10-11 mbar l/s のリークレートを、1 秒以内に検出することが可能です。
標準的なアプリケーション
- エアバッグ用部品
- 蒸発器、コンデンサ、コンプレッサ
- 値
- ブレーキライン、燃料ライン
- 油圧式コンポーネント
- エンジン
仕様
| Min. detectable leak rate for Helium "ULTRA"-Mode | mbar•L/s | <1E-11 |
| Min. detectable leak rate for Helium "FINE"-Mode | mbar•L/s | <5E-11 |
| Min. detectable leak rate for Helium "GROSS"-Mode | mbar•L/s | <1E-9 |
| Min. detectable leak rate for Helium "Sniffer"-Mode | mbar•L/s | <1E-7 |
| Measuring units | mbar•L/s, Pa•m³/s, Atm cm³, g/a, ppm | |
| Max. inlet pressure "ULTRA"-Mode | mbar | 0.2 |
| Max. inlet pressure "FINE"-Mode | mbar | 0.9 |
| Max. inlet pressure "GROSS"-Mode | mbar | 18 |
| Response time | s | <1 |
| Digital inputs/outputs (if used with IO1000 Modul) | 10 inputs / 8 outputs | |
| Control input | V | max. 35 (PLC compatibel) |
| Ion Source | 2 yttrium/iridium long-life cathodes (3 years guarantee) | |
| lin/log recorder output | V | 0-10 |
| Serial interface (with IO1000 / BM1000) | RS232, RS485, Fieldbus | |
| Dimensions (L x W x H) | mm in | 330 x 240 x 280 13 x 9.45 x 11.1 |
| Ambient temperature range | C F | 10 - 45 50-113 |
| Vacuum connections | DN 16 KF, DN 25 KF | |
| For the operation of the LDS3000 leak detector you need as basis one data cable and a IO1000 Module or BM1000-Modul | ||
| 560-300 | LDS3000 Leak Detector (additionally 1 data cable and a I/O-Module or BM1000-Module needed) |
| 560-310 | I/O 1000 module |
| 560-315 | BM1000 PROFIBUS module |
| 560-316 | BM1000 PROFINET IO module |
| 560-317 | BM1000 DeviceNet module |
| 560-318 | BM1000 Ethernet/IP module |
| 560-320 | CU1000 Control unit (additionall 1 data cable needed) |
| 560-332 | Data Cable 2 m |
| 560-335 | Data Cable 5 m |
| 560-340 | Data Cable 10 m |
| Part Number | Description |
| 14511 | Pump module, D4B, AC motor, 230 V |
| 14520 | Sniffer valve |
| 14521 | Sniffer line, 3m |
| 14522 | Sniffer line, 5m |
| 14523 | Sniffer line, 10m |
| 560-319 | XL Sniffer Adapter |
| 560-320 | CU1000 Control unit (additionall 1 data cable needed) |
| 560-323 | Internal Helium Test Leak TL7 for LDS3000 |
| 560-324 | DIN Rail Power supply 24v, 10A |
| 560-330 | Membrane pump, 4-stages ( Recommendet to use with XL Sniffer Adapter) |
| Part Number | Description |
| 20004642 | Replacement Sniffer tip, 400 mm |
ダウンロード
真空法、スニファー法、蓄積法に対応したラインナップがあります。 測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。
内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。 外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。
リークディテクタ起動から20分以上経過してからの校正を推奨しています。
測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。 定期的に校正を要求するメッセージを表示させることもできます。
リークディテクタ本体のみの校正は行っておりません。 校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。
製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。
・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。
Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。
検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。 感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。
Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。
E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。
P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。
大気圧チャンバを使用したヘリウムリーク検査です。 水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
