ISO-CF

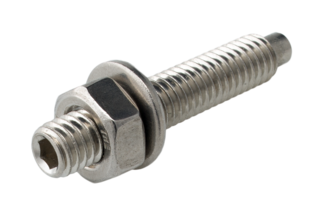

ナット付きの六角ボルト
ドロップインオプション
バキュームゲージに革命を起こしましょう！
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICONのCF高品質フィッティングは、ISO 3669および最新のTS/ISO 3669-2規格に従って製造されています。INFICONの超高真空フィッティングは、1 x 10-12 mbarまでの真空と、400°Cまでのベークアウト温度に対応できるようにデザインされています。
利点
- 世界中に発送
- 国際的に認められている規格に厳格に沿った設計と測定
- 2011/65/EU RoHS 準拠
仕様
| 寸法 A | 寸法 B | セット | 締付けトルク | |
| DN16 ISO-CF | 20 cm | 3.2 cm | 25 x M4 | 3.5 Nm |
| DN40 ISO-CF | 35 cm | 5 cm | 25 x M6 | 10 Nm |
| DN63 ISO-CF | 45 cm | 6.5 cm | 25 x M8 | 20 Nm |
| DN100 ISO-CF | 50 cm | 6.5 cm | 25 x M8 | 20 Nm |
| DN160 ISO-CF | 55 cm | 6.5 cm | 25 x M8 | 20 Nm |
| DN200-250 ISO-CF | 60 cm | 6.5 cm | 25 x M8 | 20 Nm |
| DN300 ISO-CF | 70 cm | 8 cm | 34 x M10 | 30 Nm |
| DN350 ISO-CF | 70 cm | 8 cm | 38 x M10 | 30 Nm |
ボルト： ステンレススチール 316/1.4401
| ||||
寸法図
パーツ番号
| パーツ番号 | 内容 |
| 213-401 | Set of hexagonal bolts with nuts, DN16 ISO-CF |
| 213-402 | Set of hexagonal bolts with nuts, DN40 ISO-CF |
| 213-403 | Set of hexagonal bolts with nuts, DN63 ISO-CF |
| 213-404 | Set of hexagonal bolts with nuts, DN100 ISO-CF |
| 213-405 | Set of hexagonal bolts with nuts, DN160 ISO-CF |
| 213-406 | Set of hexagonal bolts with nuts, DN200-250 ISO-CF |
| 213-408 | Set of hexagonal bolts with nuts, DN300 ISO-CF |
| 213-409 | Set of hexagonal bolts with nuts, DN350 ISO-CF |
