ISO-KF

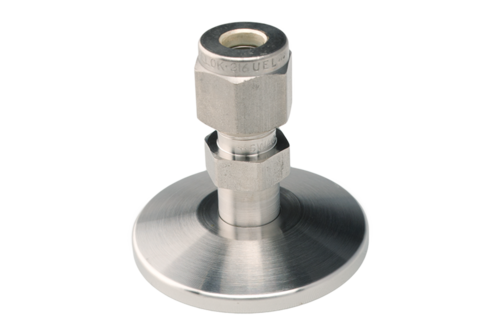

アダプタISO-KF/Swagelok®

ACADEMY

関連製品について無料のウェビナーにご興味ありますか。

INFICON ISO-KF継ぎ手は、ISO 2861/1、DIN 28403および Pneurop 6606に従って製造されています。当社の高品質フィッティングはすべての真空および高真空用途に対する標準コンポーネントです。高品質のINFICONコンポーネントは、1 x 10^-9 mbar l/s未満のリーク量を想定して設計され、テストされています。

利点

低価格
世界中に発送
国際的に認められている規格に厳格に沿った設計と測定
厳しい真空仕様を満たす表面仕上げ、溶接、材料仕様および清潔度
2011/65/EU RoHS 準拠
Swagelok® は Swagelok Company の登録商標です

仕様

	寸法 A	寸法 B

DN16 ISO-KF/6mm Swagelok® ⁽¹⁾	37 mm	15.3 mm

DN25 ISO-KF/10mm Swagelok® ⁽¹⁾	45 mm	17.2 mm

DN40 ISO-KF/16mm Swagelok® ⁽¹⁾	53 mm	24.4 mm

DN16 ISO-KF/ ⅛ in. Swagelok® ⁽²⁾	35 mm	12.7 mm

DN25 ISO-KF/ ¼ in. Swagelok® ⁽²⁾	37 mm	15.5 mm

DN40 ISO-KF/ ¼ in. Swagelok® ⁽²⁾	37 mm	15.5 mm

DN40 ISO-KF/ ½ in. Swagelok® ⁽²⁾	47 mm	23 mm


フランジ：	ステンレススチール 304/1.4301

ナット：	ステンレススチール 316L/1.4435

(1) フラット幅メートル法（SI） (2) フラット幅（インチ）

仕様の詳細はこちらからダウンロードできます。

パーツ番号

	パーツ番号	内容

DN16 ISO-KF/6mm Swagelok®	211-356	Transition piece, DN16 ISO-KF/6mm

DN25 ISO-KF/10mm Swagelok®	211-357	Transition piece, DN25 ISO-KF/10mm

DN40 ISO-KF/16mm Swagelok®	211-358	Transition piece, DN40 ISO-KF/16mm

DN16 ISO-KF/ ⅛ in. Swagelok®	211-476	Transition piece, DN16 ISO-KF/ ⅛ in.

DN25 ISO-KF/ ¼ in. Swagelok®	211-477	Transition piece, DN25 ISO-KF/ ¼ in.

DN40 ISO-KF/ ¼ in. Swagelok®	211-478	Transition piece, DN40 ISO-KF/ ¼ in.

DN40 ISO-KF/ ½ in. Swagelok®	211-479	Transition piece, DN40 ISO-KF/ ½ in.
