TEK-Check™
リークディテクタを信用されたリークソースと照合します
Product configurator
Gemini™ MxG5xx

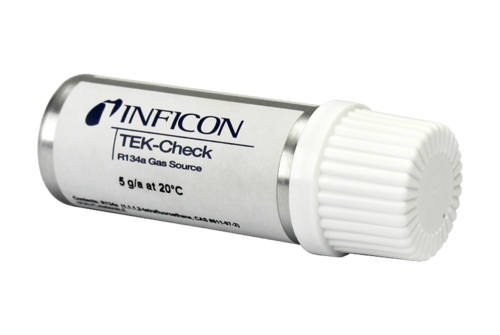

TEK-Checkは、環境状況に従い、5～9g/年（0.18～0.32オンス/年）の率でR134a冷媒を漏洩する コンパクト な参照リークソースです。 リークディテクタが正常に動作していることを 確認する 簡単で信頼できる方法です。
利点
- Available for R134a, R1234yf, or R600a
- D-TEKまたはTEK-Mateキャリ―ケースに簡単にフィットするコンパクトなサイズ
- 使いやすい
- 電池の必要なし
標準的なアプリケーション
- 冷媒リークディテクタの通常のサービスチェック（すべてのタイプ）
仕様
| Leak rate | g
| R134a: 5 g/a R1234yf: 5 to 9 g/a (depending on environmental conditions) R600a: 5 g/a R1234yf: 0.18 to 0.32 oz./year (depending on environmental conditions) 600a: 0.18 oz./year |
| 寸法 | cm in. | 9.5 x 3 x 3 3.7 x 1.2 x 1.2 |
| 重量 | g oz. | 80 2.8 |
品番
| 703-080-G10 | TEK-Check R134a Reference Leak |
| 703-080-G12 | TEK-Check R1234yf Reference Leak |
| 703-080-G29 | TEK-Check R600a Reference Leak |
ダウンロード
真空法、スニファー法、蓄積法に対応したラインナップがあります。 測定対象や検出したいガス（ヘリウム、水素、各種冷媒ガスなど）に合わせてご選定ください。
内部校正は、リークディテクタに搭載された内部校正器を使用してリークディテクタを校正します。 外部校正は、外部校正器やマスターワークなどを使用してリークディテクタを校正します。
リークディテクタ起動から20分以上経過してからの校正を推奨しています。
測定環境の変化に対応する上では、リークディテクタ校正の頻度は高いほうが望ましいです。 定期的に校正を要求するメッセージを表示させることもできます。
リークディテクタ本体のみの校正は行っておりません。 校正された校正器をご用意いただき、使用環境において校正を実施いただくことを推奨しております。
製品によって異なりますが、1年に1回の定期メンテナンス実施を推奨しています。
・Pa m3/s：SI単位、日本工業規格（JIS）に規定されています。
・atm cc/s：非SI単位、大気圧における1秒当たりのリーク量（cc)であり、イメージしやすい単位です。（1 atm cc/s≒0.1031 Pa m3/s）
・mbar l/s：欧州圏で使用されている単位です。（1 mbar l/s = 0.1 Pa m3/s）
・g/a：主に冷媒ガスの測定に使用され、1年間のリークするガスの重量（g）です。
Extrima防爆認証水素リークディテクタは、Zone 0（Division 1に相当）に対応しています。
検出の感度の違いを表しており、GROSS < FINE < ULTRA の順で感度が高くなります。 感度が高くなることで微少なリークを検出できるようになりますが、高い真空が必要になります。
Standard cc/sの略称であり、標準状態における1分当たりの量（cc）を表しています。
E3000は、質量ガス分析計を搭載しており、原子質量単位2～200amuのガスを任意に測定できます。 HLD6000は、赤外線センサーを搭載しており、使用するプローブに応じてハロゲンベースの冷媒ガス、CO2、R600a/R290をそれぞれ測定できます。
P3000(XL)、XL3000flex共に、高流量モード（3000sccm）に対応しています。 P3000(XL)はヘリウム専用ですが、XL3000flexはヘリウムと水素を検出できます。
大気圧チャンバを使用したヘリウムリーク検査です。 水没試験や圧力変化法によるリーク検査からの置き換えを期待できます。
