リークディテクションシステムの工場受入試験（FAT）

生産品質管理のためのリークディテクションシステムへの投資において、設置前にその性能を確認することは不可欠です。堅牢な工場受入試験（FAT）は、仕様に定められたすべての機能、精度、コンプライアンス要件をシステムが満たしていることを確認します。本記事では、初日から信頼性の高いリーク検出を保証するために、FATで評価すべき最も重要な側面を取り上げます。

包括的なFATは、リークディテクションシステムが現実的な条件下で機能し、設置後の予期せぬ故障を防ぎ、国際標準への適合を確保することを確認します。リーク率が安全性、製品寿命、または規制遵守に直接影響を与える産業では、このステップの重要性は過大評価できません。

明確なパフォーマンス指標の設定

サプライヤーとエンドユーザー間の整合を確保するため、FATには以下を含める必要があります：

• 定義された精度と正確さの要件
• 測定不確かさの限界
• 業界固有の標準への適合
• 許容される環境動作範囲

校正とトレーサビリティ要件の確立

校正の期待事項には以下を含める必要があります：

• 有効な校正証明書
• 国内または国際標準へのトレーサビリティ
• 定義された再校正間隔

明確な基準はあいまいさを排除し、スムーズな承認プロセスをサポートします。

実際の生産条件のシミュレーション

テスト計画は実際の動作パラメータを反映させる必要があります：

• 一致する測定時間
• 同一のトレーサーガス濃度
• 同等のフローパスとサイクル時間

機能および性能テストシナリオの組み込み

包括的なテスト計画には以下を含める必要があります：

• 精度と再現性
• システム感度
• 現実的な条件下での応答時間
• 文書化と安全性の検証

これにより、FATが意味のある生産に関連した結果を生み出すことが保証されます。

校正と生産で同じ測定時間を使用する

短い測定時間は自動化されたリーク試験において不可欠です。
異なる測定時間は校正係数をずらし、以下につながる可能性があります：

• 感度の過大評価
• 誤ったリーク率の読み取り
• 生産リークの見落とし

同じトレーサーガス濃度を使用して校正する

校正に100%ヘリウムを使用し、生産に希釈ヘリウムを使用した場合、小さなリークが検出されないことがあります。
濃度差を補正するために補正係数が必要です。

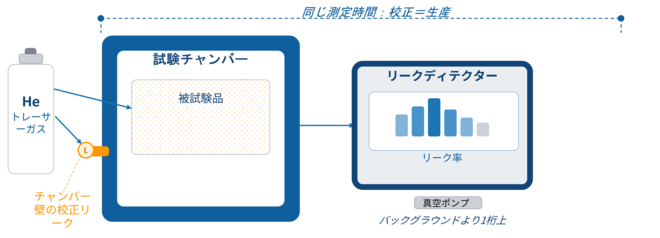

テストチャンバーに直接校正リークを設置する

リーク位置は応答時間と測定されたリーク率に影響します。
検出器の近くに配置されたリークは、チャンバー内に配置されたリークよりも大きく見え、システム感度についての誤った仮定につながります。

バックグラウンドより1桁上の校正リークを選択する

これにより以下が改善されます：

• 信号の安定性
• 測定精度
• バックグラウンド変動の影響低減

小リーク感度検証に不可欠です。

以下を確認してください：

• すべてのリーク標準に有効な証明書が含まれていること
• 不確かさの値とトレーサビリティのパスが文書化されていること
• 校正の有効期限が切れていないこと（通常1年）

特に高容量ポンプが通常動作中にトレーサーガスが検出器に到達する割合を減少させる場合、内部リークに依存することは避けてください。

排出リーク率に一致する検証リークを使用する

正確な受入試験のために：

• 生産と同じトレーサー濃度、充填圧力、測定時間を使用すること
• 検出器から最も遠い点に検証リークを配置すること
• 正確な排出限界値にカスタマイズされたスクリューインリークを使用すること

これにより、校正性能だけでなく、実際のシステム感度が確認されます。

a) リークディテクションシステムのゲージR&R分析

ゲージR&Rの重要性

ゲージ繰返し性と再現性は以下による変動を定量化します：

• 機器（繰返し性）
• オペレーター（再現性）

許容されるゲージR&Rレベル

• < 30% = 許容可能
• < 10% = 精密リーク試験に理想的

生産部品が自然に変動しすぎる場合（例：充填されたバッテリーセル）、R&R研究には認定試験リークを使用する必要があります。

b) リークテストシステムの測定システム能力：CgとCgK

Cgインデックス（精度）

Cg ≥ 1.33は強い繰返し性を示します。

CgKインデックス（正確さ＋精度）

CgK ≥ 1.33は、システムが精密かつ偏りがないことを確認します―重要なリーク検出に理想的です。

能力指数は、システムが統計的に安定しており、生産使用に適しているかどうかを検証します。

適切に実施された工場受入試験は、生産品質を保護し、リスクを低減し、リークディテクションシステムが必要な精度と繰返し性で機能することを確保します。校正の整合性、現実的な試験条件、統計的能力、およびトレーサブルな文書化に焦点を当てることで、安心して新しいシステムを承認し、生産を開始することができます。
