Pirani Gauges

PGE300 ATM ~ 중진공 게이지

INFICON 피라니 게이지 강화 300(PGE300)은 자매 제품 중 크기가 더 큰 PGE500와 같이 시장에서 제공되는 최신 디지털 대류 강화 피라니 기술이 적용되어 있습니다.

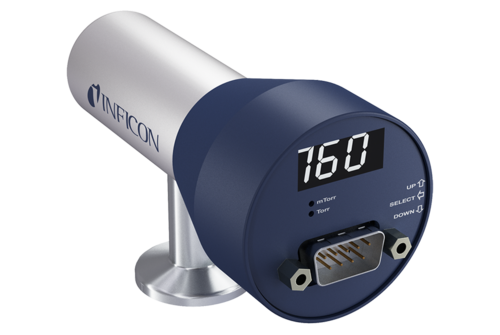

Pirani-PGE300

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

INFICON 피라니 게이지 강화 300(PGE300)은 자매 제품 중 크기가 더 큰 PGE500와 같이 시장에서 제공되는 최신 디지털 대류 강화 피라니 기술이 적용되어 있습니다. PGE500와 동일한 센서 구성품이 장착된 PGE300은 100 ~ 1000 mbar의 측정 범위에서 동일하게 정확한 판독값을 표시합니다. PGE300은 진공 업계 고객 대부분이 원하는 중요한 기능만 내장형으로 제공하여 비용을 최소화하고 효율성을 극대화합니다. 이 견고한 게이지와 센서 설계에 명확하게 판독할 수 있는 LED 디스플레이, 선택 가능한 3개의 아날로그 출력 신호 및 설정값 릴레이가 공장 제조 시 결합되어, PGE300은 OEM 고객뿐만 아니라 모든 고객에게 높은 가치와 낮은 소유 비용을 제공합니다. 이러한 기능은 저진공부터 고진공 범위까지 경제적인 진공 측정이 필요한 많은 적용개소에 적합합니다. 경제적인 가격의 내장형 기능과 결합되어 있으며 넓은 측정 범위와 높은 정확성(특히 저압에서)을 보여주는 PGE300은 진공 시스템의 열전대 게이지 교체 시 첫 번째로 선택되는 액티브 게이지이기도 합니다.

장점

  • 대기에 가까운 넓은 측정 범위와 높은 정확도를 위해 대류 강화된 Pirani 기술
  • 내장 디스플레이, 1개의 셋포인트 및 3개의 선택 가능한 아날로그 출력 신호가 있는 올인원 액티브 게이지
  • 밝은 디지털 LED 디스플레이는 보정 및 작동 시 사용자 친화적으로 기능함
  • 3개의 옵션 아날로그 출력 신호(사용자 선택 가능)
  • 공장 사전 설정 아날로그 출력 신호 또는 사용자 인터페이스를 통해 선택 가능
  • 공장 사전 설정 디스플레이 장치 또는 사용자 인터페이스를 통해 선택 가능
  • 사용자 프로그래밍 가능한 셋포인트 릴레이
  • 금 도금 텅스텐 필라멘트
  • 기계적 충격과 진동에 덜 영향받고 매우 견고한 기계적 강도
  • 플랜지 옵션 선택
  • 규정 준수 및 표준: CE, RoHS
  • 대부분의 Granville-Phillips® Mini-Convectron® 모듈(GP275) 및 설치된 열전대 게이지 업그레이드에 이상적인 장치를 직접 드롭인 교체  (Granville-Phillips® 및 Mini-Convectron®은 매사추세츠주 앤도버에 소재한 MKS Instruments의 등록 상표)

일반적인 응용 분야

  • 초기 진공 압력 측정
  • 저진공부터 고진공 범위까지 일반 진공 측정 및 제어

사양서

Measurement rangembar
Torr
Pa
1.3×10-4 … 1333
1×10-4 … 1000
1.3×10-2 … 133000

Accuracy (N2)
1.3 × 10-4 … 1.3 x 10-3 mbarmbar±10
1.3 × 10-3 … 530 mbar% of reading±10
530 … 1333 mbar% of reading±2.5
1×10-4 … 1×10-3 Torr1×10-4 … 1×10-3 Torr0.1 mTorr resolution
1×10-3 … 400 Torr% of reading±10
400 … 1000 Torr% of reading±2.5






Repeatability (N2)% of reading±2






Admissible temperature
Operation°C0 ... +40
Storage°C-40 ... +70
Bakeout°C≤70

Supply voltageV (dc)+12 ... +28


Setpoint relay 1 (single-pole double-throw relay (SPDT))
1 A at 30 V (dc) resistive, or V (ac) non-inductive

Materials exposed to vacuum gold-plated tungsten, 304 & 316 stainless steel, glass, nickel, Teflon®
전체 사양 다운로드
Part Number
Part Number
Part NumberDescription
3PE5-001-A700PGE300 9DSUB, 1SP, LED, 16KF
3PE5-007-A700PGE300 9DSUB, 1SP, LED, 40KF
3PE5-008-A700PGE300 9DSUB, 1SP, LED, 40CF

파트 넘버

PGE300 Ordering information
PGE300 Ordering information
