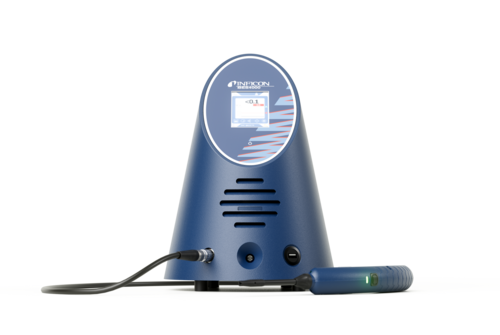

전해질 스니퍼 누설 감지기

BES4000

현대식 배터리 생산 공정에서 배터리 모듈 및 팩의 정밀 누출 감지

ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

배터리 팩 제조의 차원 높은 품질 관리

BES4000은 전해액 누설 지점 파악의 가능성을 열어줍니다.
전해액 스니핑 원리에 기반하여, 결함 셀에서 누설되는 미량의 전해액 증기를 감지합니다. 이를 통해 챔버 재테스트 없이도 조립된 배터리 팩 및 모듈에서 누설 지점을 신속하고 정확하게 찾을 수 있습니다.

용접 및 취급 과정에서 기존에 누출이 없던 셀에 새로운 미세 결함이 발생할 수 있습니다. BES4000은 이러한 누출을 신속하고 정확하게 식별하여 표적화된 효율적인 재작업이 가능하게 함으로써 상당한 비용을 절감합니다. 이는 최고 수준의 안전 및 품질 기준을 유지하면서 시간, 자재, 자원을 절약합니다.

작동 원리: 전해질 감지 기술

BES4000은 전해질 용매 자체(일반적으로 DMC 또는 EMC)를 추적 가스로 사용합니다. 누설되는 증기는 1초 이내에 반응하는 고감도 센서 시스템으로 감지됩니다. 이를 통해 운영자는 복잡한 배터리 팩 조립체 내부에서도 누설 지점을 정확히 파악할 수 있습니다.

셀 검사에 이상적인 조합

ELT 시리즈 전해액 누설 감지기와 결합된 BES4000은 c폐쇄형 피드백 루프를 형성합니다:

ELT Vmax 는 누설 테스트에서 불합격된 셀을 식별합니다.
BES4000은 공정 최적화를 위한 정확한 누설 위치를 파악합니다.

이 두 시스템은 개별 셀 검증부터 완전한 셀-팩 테스트에 이르기까지 배터리 생산의 모든 단계에서 최대의 신뢰성을 보장합니다.

한눈에 보는 장점

고감도로 미세 누출 감지
전해질 증기에만 반응하는 센서
이중 흡입구로 배경 소음에 의한 오경보 방지
장수명 적외선 센서로 높은 내구성
빠른 응답 시간으로 정확한 누출 위치 파악
대규모 누출 시 신속한 복구로 가동 시간 극대화
국가 표준에 추적 가능한 교정된 누출률

대표적인 적용 분야

최종 조립 재작업
배터리 모듈 및 대형 배터리 팩 내부의 불량 셀을 탐지하고 위치를 특정합니다. 결함 셀을 신속하게 교체하여 배터리 팩의 안전성과 수명을 향상시킵니다.
셀 제조 피드백
전해질 결함 셀 내 미세 누설을 찾아내고, 결함의 근원을 추적하며, 안정적인 생산을 위한 공정 매개변수를 최적화합니다.
미래 대비 설계
전체 챔버 재검사가 더 이상 불가능한 대형 팩 및 셀-투-팩(cell-to-pack) 구조에 이상적입니다.

사양

최소 검출 가능 누설률	0.5 g/a DMC (1 ppm)
누설률 단위	g/a, oz/yr, lb/yr, ppm
탐지 센서	IR 기술
응답 시간	< 1 s
인터페이스	PROFIBUS, PROFINET, DeviceNet, EtherNet/IP, 직렬 인터페이스 (RS232), digital I/Os
치수 (직경, 높이)	266 mm, 365 mm
무게	4.5 kg
운영 언어	독일어, 영어, 스페인어, 한국어, 중국어, 일본어

주문 정보

파트 넘버

액세서리

스페어 파트

610-001

BES4000 전해질 스니퍼 누설 감지기

560-310	IO1000 모듈O
560-315	BM1000 PROFIBUS 모듈
560-316	BM1000 PROFINET IO 모듈
560-317	BM1000 디바이스넷 모듈
560-318	BM1000 이더넷/IP 모듈
560-332	데이터 케이블 2m
560-335	데이터 케이블 5m
560-340	데이터 케이블 10m
511-021	스니퍼 팁 100 mm
511-024	스니퍼 팁 400 mm
511-022	스니퍼 팁, 400mm, 사전 굽힘, 45°
511-020	연장 팁 400 mm
511-029	스니퍼 팁 연장부 500mm, 45° 각도
511-040	프로브 케이블 연장선 (4.8m)
