누설 감지 시스템을 위한
공장 인수 시험(FAT)

생산 품질 관리를 위한 누설 감지 시스템에 투자할 때, 설치 전에 성능을 확인하는 것이 필수적입니다. 강력한 공장 인수 시험(FAT)은 시스템이 사양에 정의된 모든 기능, 정확도 및 규정 준수 요구 사항을 충족하는지 검증합니다. 이 문서는 첫날부터 신뢰할 수 있는 누설 검지를 보장하기 위해 FAT 중에 평가해야 할 가장 중요한 측면을 중점적으로 다룹니다.

종합적인 FAT는 누설 감지 시스템이 현실적인 조건에서 작동하고, 설치 후 예기치 않은 고장을 방지하며, 국제 표준을 준수하는지 확인합니다. 누설률이 안전, 제품 수명 또는 규정 준수에 직접적인 영향을 미치는 산업에서 이 단계의 중요성은 아무리 강조해도 지나치지 않습니다.

명확한 성능 지표 설정

공급업체와 최종 사용자 간의 일치를 보장하기 위해 FAT에는 다음이 포함되어야 합니다:

• 정의된 정확도 및 정밀도 요구사항
• 측정 불확도 한계
• 산업별 표준 준수
• 허용 가능한 환경 작동 범위

교정 및 추적성 요구사항 수립

교정 기대사항에는 다음이 포함되어야 합니다:

• 유효한 교정 인증서
• 국가 또는 국제 표준으로의 추적성
• 정의된 재교정 주기

명확한 기준은 모호성을 제거하고 원활한 승인 프로세스를 지원합니다.

실제 생산 조건 시뮬레이션

시험 계획은 실제 작동 매개변수를 반영해야 합니다:

• 일치하는 측정 시간
• 동일한 추적 가스 농도
• 동등한 유로 및 사이클 시간

기능 및 성능 시험 시나리오 포함

종합적인 시험 계획에는 다음이 포함되어야 합니다:

• 정확도 및 반복성
• 시스템 감도
• 현실적인 조건에서의 응답 시간
• 문서화 및 안전성 검증

이를 통해 FAT가 의미 있고 생산과 관련된 결과를 도출할 수 있습니다.

교정과 생산에 동일한 측정 시간 사용

자동화된 누설 시험에서 짧은 측정 시간은 필수적입니다.
측정 시간이 다르면 교정 계수가 변화하여 다음과 같은 문제가 발생할 수 있습니다:

• 감도 과대평가
• 누설률 측정값 오류
• 생산 누설 미검출

동일한 추적 가스 농도로 교정

교정에 100% 헬륨을 사용하지만 생산에 희석된 헬륨을 사용하면 소량 누설이 검출되지 않을 수 있습니다.
농도 차이를 보정하려면 수정 계수가 필요합니다.

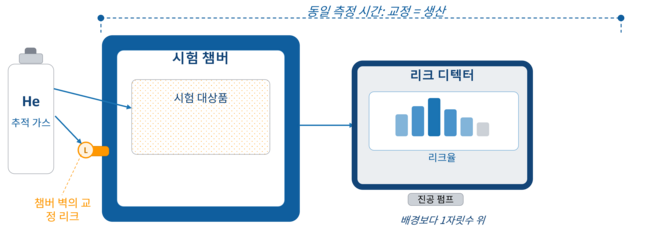

교정 누설 표준을 시험 챔버에 직접 설치

누설 위치는 응답 시간과 측정된 누설률에 영향을 미칩니다.
검지기에 가깝게 배치된 누설은 챔버 내부에 배치된 누설보다 크게 보여 시스템 감도에 대한 잘못된 가정을 유발할 수 있습니다.

배경보다 10배 높은 교정 누설 표준 선택

이를 통해 다음이 개선됩니다:

• 신호 안정성
• 측정 정확도
• 배경 변동 영향 감소

소량 누설 감도 검증에 필수적입니다.

다음을 확인하십시오:

• 모든 누설 표준에 유효한 인증서 포함
• 불확도 값과 추적성 경로 문서화
• 교정 유효기간 미만료 (일반적으로 1년)

특히 대용량 펌프가 정상 작동 중 검지기에 도달하는 추적 가스의 비율을 감소시킬 때 내부 누설 표준에만 의존하지 마십시오.

불합격 누설률에 맞는 검증 누설 표준 사용

정확한 인수 시험을 위해:

• 생산과 동일한 추적 농도, 충전 압력 및 측정 시간 사용
• 검지기에서 가장 먼 지점에 검증 누설 표준 배치
• 정확한 불합격 한계를 위한 맞춤형 나사식 누설 표준 사용

이는 교정 성능뿐만 아니라 실제 시스템 감도를 확인합니다.

a) 누설 감지 시스템의 게이지 반복성 및 재현성(Gauge R&R) 분석

Gauge R&R의 중요성

게이지 반복성 및 재현성은 다음으로 인한 변동을 정량화합니다:

• 장비(반복성)
• 작업자(재현성)

허용 가능한 Gauge R&R 수준

• < 30% = 허용 가능
• < 10% = 정밀 누설 시험에 이상적

생산 부품이 자연적으로 너무 많이 변동하는 경우(예: 충전된 배터리 셀), R&R 연구에 인증된 시험 누설 표준을 사용해야 합니다.

b) 누설 감지 시스템의 측정 시스템 능력: Cg 및 CgK

Cg 지수 (정밀도)

Cg ≥ 1.33은 높은 반복성을 나타냅니다.

CgK 지수 (정확도 + 정밀도)

CgK ≥ 1.33은 시스템이 정밀하고 편향 없음을 확인하며, 중요한 누설 검지에 이상적입니다.

능력 지수는 시스템이 통계적으로 안정적이고 생산 사용에 적합한지 검증합니다.

잘 수행된 공장 인수 시험은 생산 품질을 보호하고, 위험을 줄이며, 누설 감지 시스템이 필요한 정확도와 반복성으로 작동하도록 보장합니다. 교정 무결성, 현실적인 시험 조건, 통계적 능력 및 추적 가능한 문서화에 집중함으로써 새 시스템을 자신 있게 승인하고 안심하고 생산을 시작할 수 있습니다.
