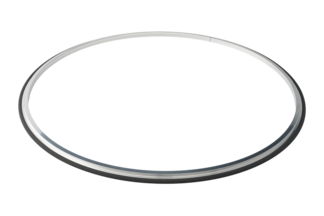

1. 씰, FPM
ISO-CF

씰, FPM

FPM-Seal-CF
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

여기에서 웨비나를 확인하세요.

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON CF 고품질 피팅은 ISO 3669 및 최신 TS/ISO 3669-2 표준에 따라 제작됩니다. INFICON 초고진공 피팅은 1 x 10-12mbar까지의 적용개소 및 최대 400°C 베이크아웃 온도에 사용하도록 설계되어 있습니다.

장점

  • 세계적인 물류
  • 2011/65/EU RoHS 준수

사양

DN16-DN40 ISO-CF
DN63-DN200 ISO.CF
 치수 A치수 B치수 C
DN16 ISO-CF2 mm21 mm16 mm
DN40 ISO-CF2.5 mm48.2 mm42 mm

재료: 탄성체 FPM
온도: -15 - +200 °C
세트: 5 개



치수 도면

치수 도면
 치수 A치수 B치수 C치수 D
DN63 ISO-CF3.2 mm82.7 mm69.7 mm2.5 mm
DN100 ISO-CF3.2 mm119.8 mm107.8 mm2.5 mm
DN160 ISO-CF3.2 mm171.1 mm156 mm2.5 mm
DN200 ISO-CF3.2 mm222.5 mm206 mm2.5 mm

재료: 탄성체 FPM
온도: -15 - +200 °C
세트: 2 개



치수 도면

치수 도면
전체 사양 다운로드

파트 넘버

파트 넘버설명
213-391Viton seal, DN16 ISO-CF, 5 pcs.
213-392Viton seal, DN40 ISO-CF, 5 pcs.
213-393Viton seal, DN63 ISO-CF, 2 pcs.
213-394Viton seal, DN100 ISO-CF, 2 pcs.
213-395Viton seal, DN160 ISO-CF, 2 pcs.
213-396Viton seal, DN200 ISO-CF, 2 pcs.
