ISO-K

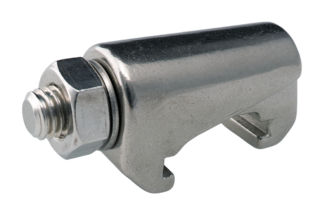

클램프, 스테인레스 스틸

ClampSteel

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

INFICON ISO-K 고품질 피팅은 ISO 1609, DIN 28404 및 Pneurop 6606에 따라 제작됩니다. 당사의 고품질 대구경 피팅은 모든 진공 및 고진공 제품군의 표준 진공 구성품입니다. 고품질 INFICON 피팅은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 세계적인 물류
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 표면 마감, 용접, 재료 사양 및 청결성은 높은 진공 사양을 충족하거나 초과합니다
  • 2011/65/EU RoHS 준수

사양서

 치수 A치수 B치수 C스레드 크기
DN63-250 ISO-K61 mm18 mm28 mmM10
DN320-630 ISO-K82 mm29 mm47 mmM12

재료: 스테인레스 스틸 316
세트 4 개



치수 도면

치수 도면
전체 사양 다운로드

파트 넘버

 파트 넘버설명
DN63-250 ISO-K212-228Clamp, DN63-250 ISO-K, 4 pcs.
DN320-630 ISO-K212-240Clamp, DN320-630 ISO-K, 4 pcs.
