ISO-KF

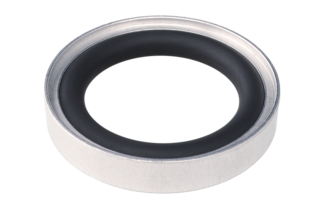

알루미늄 센터링 링

Centering-Ring
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 세계적인 물류
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 2011/65/EU RoHS 준수

사양

DN10 ISO-KF
DN16 ISO-KF
DN20 ISO-KF
DN25 ISO-KF
DN32 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
치수 A           12 mm
치수 B10 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           17 mm
치수 B16 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           22 mm
치수 B20 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           26 mm
치수 B25 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           34 mm
치수 B32 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           41 mm
치수 B40 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
치수 A           52 mm
치수 B50 mm
치수 C8 mm
치수 D3.9 mm
링:알루미늄

씰:



CR, FPM, NBR, EPDM, VMQ
전체 사양 다운로드

파트 넘버

CR
FPM
NBR
EPDM
VMQ
파트 넘버설명
211-051Centering ring DN10 ISO-KF, Al/CR
211-052Centering ring DN16 ISO-KF, Al/CR
211-053Centering ring DN20 ISO-KF, Al/CR
211-054Centering ring DN25 ISO-KF, Al/CR
211-055Centering ring DN32 ISO-KF, Al/CR
211-056Centering ring DN40 ISO-KF, Al/CR
211-057Centering ring DN50 ISO-KF, Al/CR
파트 넘버설명
211-058Centering ring DN10 ISO-KF, Al/FPM
211-059Centering ring DN16 ISO-KF, Al/FPM
211-060Centering ring DN20 ISO-KF, Al/FPM
211-061Centering ring DN25 ISO-KF, Al/FPM
211-062Centering ring DN32 ISO-KF, Al/FPM
211-063Centering ring DN40 ISO-KF, Al/FPM
211-064Centering ring DN50 ISO-KF, Al/FPM
파트 넘버설명
211-651Centering ring DN10 ISO-KF, Al/NBR
211-652Centering ring DN16 ISO-KF, Al/NBR
211-653Centering ring DN20 ISO-KF, Al/NBR
211-654Centering ring DN25 ISO-KF, Al/NBR
211-655Centering ring DN32 ISO-KF, Al/NBR
211-656Centering ring DN40 ISO-KF, Al/NBR
211-657Centering ring DN50 ISO-KF, Al/NBR
파트 넘버설명
211-658Centering ring DN10 ISO-KF, Al/EPDM
211-659Centering ring DN16 ISO-KF, Al/EPDM
211-660Centering ring DN20 ISO-KF, Al/EPDM
211-661Centering ring DN25 ISO-KF, Al/EPDM
211-662Centering ring DN32 ISO-KF, Al/EPDM
211-663Centering ring DN40 ISO-KF, Al/EPDM
211-664Centering ring DN50 ISO-KF, Al/EPDM
파트 넘버설명
211-665Centering ring DN10 ISO-KF, Al/VMQ
211-666Centering ring DN16 ISO-KF, Al/VMQ
211-667Centering ring DN20 ISO-KF, Al/VMQ
211-668Centering ring DN25 ISO-KF, Al/VMQ
211-669Centering ring DN32 ISO-KF, Al/VMQ
211-670Centering ring DN40 ISO-KF, Al/VMQ
211-671Centering ring DN50 ISO-KF, Al/VMQ
