ISO-KF

급속 조임 클램프

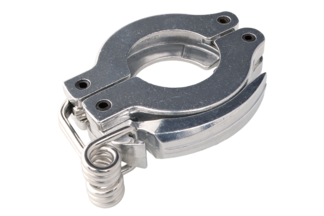

Rapid-Fastening-Clamp

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

INFICON ISO-KF 피팅은 ISO 2861/1, DIN 28403 및 Pneurop 6606에 따라 제작됩니다. 고품질 피팅은 모든 진공 및 고진공 용도를 위한 표준 구성품입니다. 고품질 INFICON 구성품은 1 x 10-9mbar l/s 미만의 누출률용으로 설계되고 테스트되었습니다.

장점

  • 경쟁력 있는 가격 책정
  • 설계 및 측정은 국제적인 표준을 엄격히 따릅니다
  • 세계적인 물류
  • 2011/65/EU RoHS 준수

사양서

DN10-16 ISO-KF
DN20-25 ISO-KF
DN32-40 ISO-KF
치수 A52 mm
치수 B70 mm
치수 C16 mm
스프링스:스틸
클램핑 링 하프:알루미늄 380.0
레버:폴리아마이드

온도:



최대 80°C

치수 도면

치수 도면
치수 A61 mm
치수 B81 mm
치수 C16 mm
스프링스:스틸
클램핑 링 하프:알루미늄 380.0
레버:폴리아마이드

온도:



최대 80°C

치수 도면

치수 도면
치수 A75 mm
치수 B98 mm
치수 C18 mm
스프링스:스틸
클램핑 링 하프:알루미늄 380.0
레버:폴리아마이드

온도:



최대 80°C

치수 도면

치수 도면
전체 사양 다운로드

파트 넘버

 파트 넘버설명
DN10-16 ISO-KF211-005Rapid fastening clamping ring DN10-16
DN20-25 ISO-KF211-006Rapid fastening clamping ring DN20-25
DN32-40 ISO-KF211-007Rapid fastening clamping ring DN32-40
