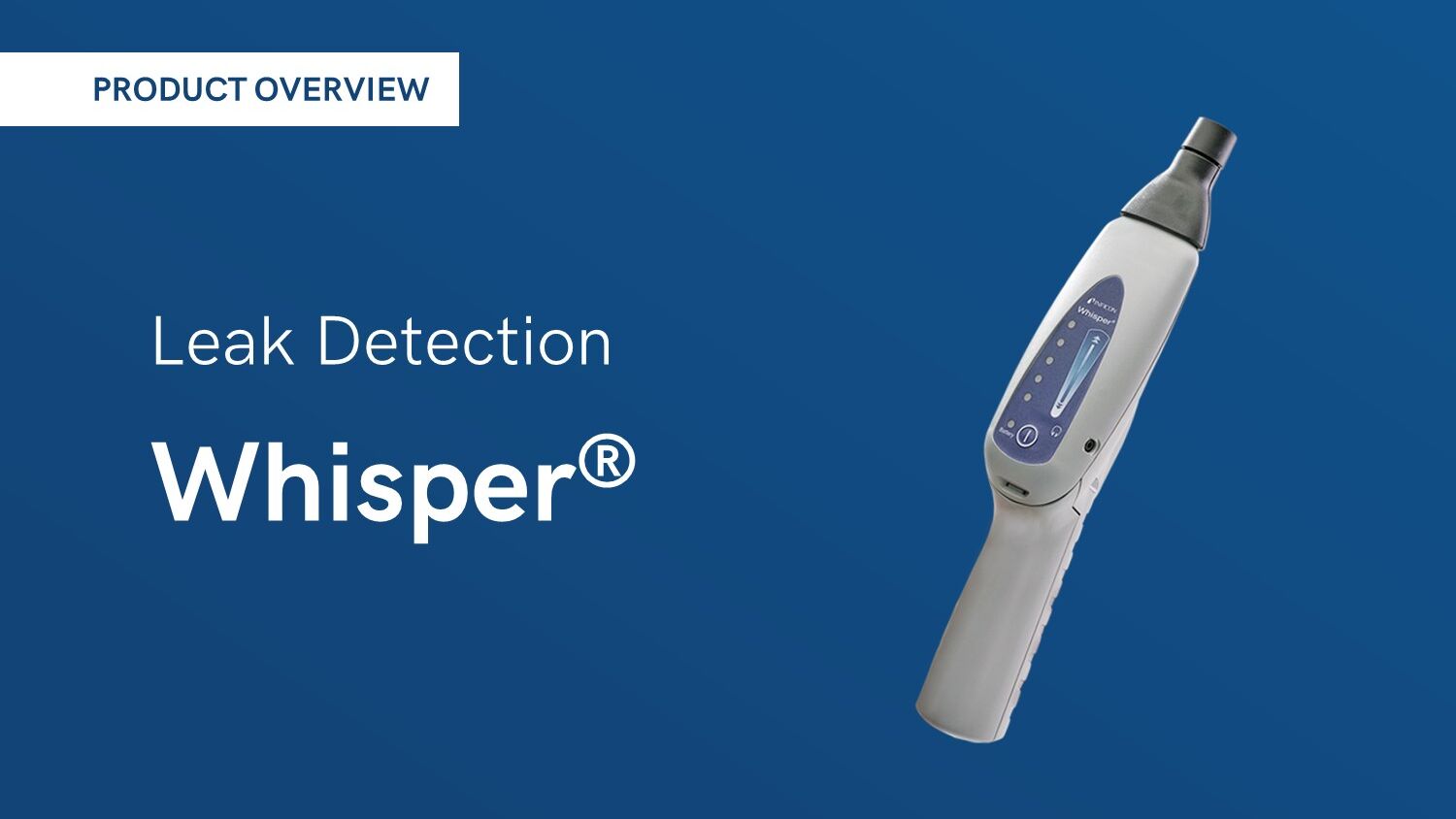

초음파 누출 감지기

Whisper®

다양한 적용개소를 위한 다기능성 및 유연성

Whisper
ACADEMY

산업 또는 제품 관련 무료 웨비나에 관심이 있으세요?

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information
Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!

가스 감지기, 비눗방울 또는 염료 주입 시스템으로 해결할 수 없는 비전통적인 누출 감지 응용 분야가 있습니까? Whisper는 다음과 같은 일반적인 상황이 발생할 때 생성되는 초음파 주파수를 감지하고 찾는 데 이상적입니다.

  • 압력 또는 진공 상태에서 가스 누출
  • 전기 아크
  • 마모된 베어링 및 기계류
  • 스팀 트랩의 오작동
  • 새는 밀봉

누출 감지기에는 40.5kHz 범위의 주파수를 감지하는 특수 내장 수신기가 포함되어 있습니다. 정교한 회로를 통해 Whisper는 초음파 소스를 찾고 내부 소음 제어 기능을 통해 기기가 가청 소음의 영향을 받지 않도록 합니다. 이로 인해 Whisper는 기계실과 같은 시끄러운 환경에서도 사용할 수 있는 다목적 도구입니다.

Whisper는 감지된 초음파 주파수를 사람의 귀로 들을 수 있는 범위로 줄이는 헤테로다인 기능을 통합합니다. 따라서 변형을 식별하여 초음파 소스를 쉽게 찾아낼 수 있습니다. 헤드폰(포함)이 감지기에 연결되어 있으면 헤테로다인 출력이 활성화됩니다. 감도는 혁신적인 터치 패드를 통해 조정됩니다. 헤테로다인 모드가 활성화되지 않은 경우 다중 LED 및 가청 경보가 누출을 등록합니다.

궁극의 성능과 다재다능함을 위해 액세서리 키트가 포함된 Whisper를 고려하십시오. 누출 감지기와 함께 이 키트는 생산성 향상을 위한 더 많은 액세서리를 제공합니다. 접촉 프로브를 사용하여 기계의 기능을 확인하십시오. 금속 탐침을 기기에 끼우고 베어링 하우징, 솔레노이드, 피스톤 및 기타 기계 장비에 접촉하기만 하면 주파수가 Whisper의 초음파 변환기로 이동할 수 있습니다. 제대로 작동하는 기계의 소리는 부드럽고 또렷하며, 오작동하는 기계와 뚜렷한 대조를 이룹니다.

Whisper Transmitter를 사용하여 문, 창문, 덕트 및 냉장고 케이스를 포함한 밀폐된 공간 주변의 밀봉을 테스트하십시오. Whisper Transmitter를 켜서 초음파 톤을 생성하고 누출 테스트를 원하는 영역에 배치하기만 하면 됩니다. Whisper로 잠재적인 문제 영역 주변을 추적하여 제대로 밀봉되지 않은 영역을 통해 "누수"되는 송신기의 초음파 주파수를 경고합니다.

Whisper 송신기, 접촉식 프로브 및 프리미엄 헤드폰은 액세서리 키트에 포함되어 있거나 표준 패키지와 함께 사용하기 위해 별도로 구입할 수 있습니다.

특징

  • 한 손으로 조작할 수 있게 설계됨
  • 미국에서 제조됨
  • 2년 교체 보증

장점

  • 다양한 응용 분야 및 산업을 위한 다기능성
  • 압력 또는 진공 상태의 가스에 사용합니다

일반적인 응용 분야

  • 냉매 누출
  • 질소 누출
  • 마모된 베어링 찾기
  • 공압 시스템의 누출
  • 압축 공기 라인
  • 진공 시스템
  • 솔레노이드 작동 진단
  • 전기 아크
  • 증기 트랩

사양서

기본 유닛 내용물
  • Headphones
  • Rubber extension probe
  • Two "D" alkaline batteries
  • Hard plastic carrying case
부속품 패키지가 있는 유닛 내용물
  • Premium headphones
  • Metal contact probe
  • Rubber extension probe
  • Whisper Transmitter (with 9V battery)
  • Two "D" alkaline batteries
  • Hard plastic carrying case
제어장치Power button, sensitivity touch pad
전원Two D size alkaline batteries (included)
전체 사양 다운로드
파트 넘버
악세사리
711-202-G1Whisper, North America
711-202-G4Whisper, Japan
711-202-G11Whisper, Euro
711-203-G1Whisper with accessory kit, North America
711-203-G11Whisper with accessories kit, Euro
032-0430Headphones
032-0427Premium Headphones
711-703-G1Whisper Contact Probe
711-600-G1Whisper Transmitter
