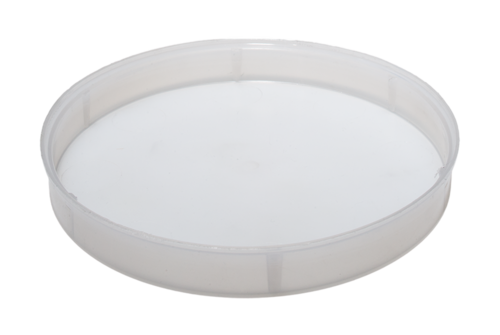

ISO-K

保护盖

嵌入式选项

与我们一起彻底改变您的真空计使用体验！

INFICON ISO-K 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10^-9mbar l/s 的测试。

好处

价格极具竞争力
全球物流
符合 2011/65/EU RoHS 标准

规格

	尺寸 A	尺寸 B	尺寸 C

DN63 ISO-K	102 mm	95 mm	18 mm

DN100 ISO-K	137 mm	130 mm	18 mm

DN160 ISO-K	187 mm	180 mm	18 mm

DN200 ISO-K	248 mm	240 mm	18.5 mm

DN250 ISO-K	297.5 mm	290 mm	18.5 mm

DN320 ISO-K	380 mm	370 mm	23.5 mm

DN400 ISO-K	461 mm	450 mm	23.5 mm

DN500 ISO-K	557 mm	550 mm	24 mm

DN630 ISO-K	697 mm	690 mm	29 mm

材料：聚乙烯

尺寸图

尺寸图

在此下载完整的规格

零件编号

零件编号	描述

212-311	Protective lid, DN63 ISO-K

212-312	Protective lid, DN100 ISO-K

212-313	Protective lid, DN160 ISO-K

212-314	Protective lid, DN200 ISO-K

212-315	Protective lid, DN250 ISO-K

212-316	Protective lid, DN320 ISO-K

212-317	Protective lid, DN400 ISO-K

212-318	Protective lid, DN500 ISO-K

212-319	Protective lid, DN630 ISO-K
