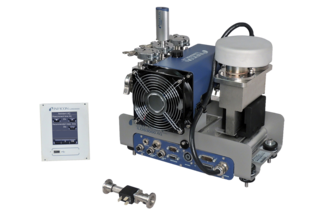

1. LDS3000
氦气泄漏检测仪

LDS3000

采用EcoBoost技术的紧凑型氦气检漏仪

LDS3000

设计紧凑，实现氦气泄漏检测的最高性能

LDS3000 氦气检漏仪集高精度、高重复性和短周期于一身，是真空检漏系统的理想选择。其紧凑的设计确保了无缝集成，安装工作量和空间要求极低。利用现代现场总线系统提高操作性能，实现性能优化。

EcoBoost 技术——实现最高效率和氦气节省

LDS3000检漏仪独有的专利EcoBoost功能能够检测出最小的泄漏，即使在示踪气体背景水平较高且不断降低的情况下也是如此。由于仪器质量优异，测量结果极其精确、可重复且线性度好，因此智能算法能够以极高的精度预测不断降低的示踪气体背景。

借助EcoBoost，LDS3000氦气检漏仪可在测试周期早期检测泄漏，且不会漏掉小泄漏。EcoBoost还可使用更小、能耗更低的泵，从而显著降低氦气消耗，降低运营成本，提高效率。

为了帮助您量化这些好处，INFICON提供了EcoBoost氦气计算工具。使用该工具，您可以输入泄漏测试设置的关键参数，并收到潜在氦气节省和成本降低的详细估算。通过使用该工具，您可以评估EcoBoost对生产环境的直接影响，从而做出明智的决策

He_Consumption
He_Consumption

功能

  • 设计紧凑，可与泄漏检测系统进行个性化定制集成
  • 通过各种模拟和数字接口实现通信多样性
  • 大大改进了布线
  • 新的专利程序可在 20 秒内校准 LDS3000 检漏仪。

好处

  • 设计紧凑，便于快速集成
  • 性能可靠
  • 市场上最高的精度和重复性
  • 在周期时间方面处于市场领先地位： 可在 1 秒内快速检测高达 1 x 10-11 mbar l/s 的泄漏率
  • 提供 PROFIBUS 接口，可简化连接和互操作性，实现远程访问和高数据传输效率。
  • 数字接口，包括 RS232、RS485 和 USB
  • 多种模拟接口
  • 停机时间短，维护要求低
  • 校准时间短，通常在 20 秒左右
  • 可选触摸屏显示

典型应用

  • 蒸发器、冷凝器、压缩机
  • 电芯外壳
  • 电池壳托盘和盖子
  • 安全气体发生器和点火器
  • 阀门
  • 制动管路、燃油管路
  • 液压元件
  • 内燃机

多功能产品系列

LDS3000 还可作为 LDS3000 AQ 用于累积系统. LDS3000  产品系列是自动测试系统最通用的解决方案。


INFICON 还为几乎所有应用提供各种校准过的测试漏孔。 为了简化和加快订购流程，请使 订单 为测试系统定制校准泄漏。

规格

氦气的最小可检测泄漏率 "ULTRA"-Modembar·l/s<1E-11
氦气的最小可检测泄漏率 "FINE"-Modembar·l/s<5E-11
氦气的最小可检测泄漏率 "GROSS"-Modembar·l/s<1E-9
氦气的最小可检测泄漏率 "Sniffer"-Modembar·l/s<1E-7
测量单位 mbar·l/s, Pa•m³/s, Atm cm³, g/a, ppm
最大入口压力 "ULTRA"-Modembar0.2
最大入口压力 "FINE"-Modembar0.9
最大入口压力 "GROSS"-Modembar18
响应时间s<1
数字输入/输出（如果与 IO1000 Modul 一起使用） 10 个输入/8 个输出
控制输入Vmax. 35 (与 PLC 兼容）
离子源 2 个钇/铱长寿命阴极（3 年质保）
lin/log 录音机输出V0-10
串行接口（带 IO1000 / BM1000 RS232, RS485, Fieldbus
尺寸（长 x 宽 x 高）mm
in		330 x 240 x 280
13 x 9.45 x 11.1
环境温度范围C
F		10 - 45
50-113
真空连接 DN 16 KF, DN 25 KF
操作 LDS3000 检漏仪需要一条数据线和一个 IO1000 模块或 BM1000 模块。

订购信息

零件编号
附件
备件
560-300LDS3000 检漏仪（另需 1 根数据线和一个 I/O 模块或 BM1000 模块
或 BM1000 模块）
560-310I/O 1000 模块
560-315BM1000 PROFIBUS 模块
560-316BM1000 PROFINET IO 模块
560-317BM1000 DeviceNet 模块
560-318BM1000 Ethernet/IP 模块
560-320CU1000 控制装置（另需 1 条数据线）
560-332数据线 2 米
560-335数据线 5 米
560-340数据线 10 米
14520嗅探器阀门
14521嗅探器线路，3 米
14522嗅探器线路，5 米
14523嗅探器线路，10 米
560-319XL Sniffer 适配器
560-320CU1000 控制装置（另需 1 条数据线）
560-323用于 LDS3000 的内部氦气泄漏测试 TL7
560-324DIN 导轨电源 24 伏，10 安
560-330膜泵，4 级（建议与 XL Sniffer 适配器一起使用）
20004642替换嗅探头，400 毫米
