CF

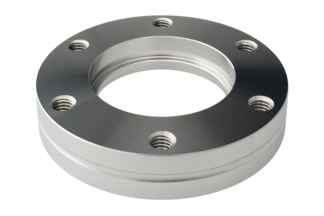

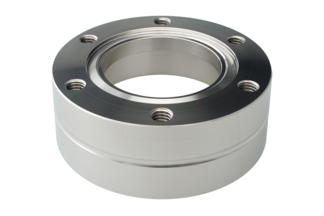

可旋转焊接法兰，不锈钢 316LN
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
NFICON CF 优质接头按照 ISO 3669 和最新的 TS/ ISO 3669-2 标准制造。INFICON 超高真空接头设计用于压强低至 1 x 10-12 mbar 和烧烤温度高达 400°C 的应用。
好处
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
| Type | Dimension A | Dimension B | Dimension C | Dimension D | Dimension E | Material: |
| DN 16 CF | 7.5 | 3.3 | 17.2 | 18 | 1 | Stainless Steel 316LN / 1.4429 |
| DN 40 CF | 13 | 7.5 | 39.5 | 40 | 1.5 | Stainless Steel 316LN / 1.4429 |
| DN 63 CF | 17.5 | 8 | 66 | 70 | 2 | Stainless Steel 316LN / 1.4429 |
| DN 100 CF | 20 | 9 | 104 | 108 | 2 | Stainless Steel 316LN / 1.4429 |
| DN 160 CF | 22 | 10 | 155 | 159 | 2 | Stainless Steel 316LN / 1.4429 |
| DN 200 CF | 24.5 | 12 | 205 | 205 | 2.5 | Stainless Steel 316LN / 1.4429 |
| DN 250 CF | 24.5 | 12 | 256 | 256 | 3 | Stainless Steel 316LN / 1.4429 |
零件编号
| Part Number | Description | |
| DN 100 CF | 213-144 | Welding flange rotatable DN 100 CF-R |
| DN 16 CF | 213-141 | Welding flange special DN 16 CF-R |
| DN 160 CF | 213-145 | Welding flange DN 160 CF-R |
| DN 200 CF | 213-146 | Welding flange DN 200 CF-R |
| DN 250 CF | 213-147 | Welding flange rotatable DN 250 CF |
| DN 40 CF | 213-142 | Welding flange DN 40 CF-R |
| DN 63 CF | 213-143 | Welding flange rotatable DN 63 CF-R |
下载
数据表
Schweißflansch Edelstahl 316LN DE
pdf
•
321,0 KB
•
德语
Welding Flange Stainless Steel 316LN EN
pdf
•
305,5 KB
•
英文
Brida de soldadura Acero inoxidable 316LN ES
pdf
•
358,7 KB
•
西班牙语
溶接フランジ ステンレス 316LN JA
pdf
•
392,8 KB
•
日语
용접 플랜지 SUS 316LN KO
pdf
•
342,5 KB
•
韩语
焊接法兰，不锈钢 316LN ZH
pdf
•
367,5 KB
•
中文
