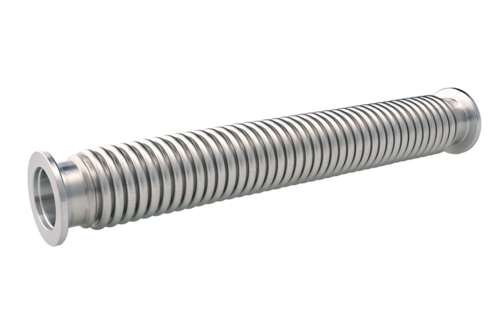

超高柔性金属软管
嵌入式选项
与我们一起彻底改变您的真空计使用体验!
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-KF 接头按照 ISO 2861/1、DIN 28403 和 Pneurop 6606 标准制造。我们的优质接头是所有真空和高真空度应用的标准元件。高质量 INFICON 元件经过精心设计,通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
好处
- 价格极具竞争力
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
功能
- 水压成形
- 100% 试漏
- 非常柔性
典型应用
- 尤其适合多弯曲部位
- 完美地适用于运动状态下的应用
规格
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
尺寸 A | 250 mm/500 mm/750 mm/1000 mm |
尺寸 B | 100 mm |
尺寸 C | 17 mm |
最大内部压力 | 4 bar |
材料: | |
法兰 | 不锈钢 304 |
波纹管 | 不锈钢 316L/1.4404 |
B = 用于多重弯曲的半径 | |
C = 单弯半径
|
尺寸 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
尺寸 B | 70 mm |
尺寸 C | 50 mm |
最大内部压力 | 4 bar |
材料: | |
法兰 | 不锈钢 304 |
波纹管 | 不锈钢 316L/1.4404 |
B = 用于多重弯曲的半径 | |
C = 单弯半径
|
尺寸 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
尺寸 B | 100 mm |
尺寸 C | 60 mm |
最大内部压力 | 4 bar |
材料: | |
法兰 | 不锈钢 304 |
波纹管 | 不锈钢 316L/1.4404 |
B = 用于多重弯曲的半径 | |
C = 单弯半径
|
尺寸 A | 250 mm/500 mm/750 mm/1000 mm/1500 mm/2000 mm |
尺寸 B | 130 mm |
尺寸 C | 100 mm |
最大内部压力 | 4 bar |
材料: | |
法兰 | 不锈钢 304 |
波纹管 | 不锈钢 316L/1.4404 |
B = 用于多重弯曲的半径 | |
C = 单弯半径
|
尺寸 A | 250 mm/500 mm/750 mm/1000 mm |
尺寸 B | 200 mm |
尺寸 C | 130 mm |
最大内部压力 | 4 bar |
材料: | |
法兰 | 不锈钢 304 |
波纹管 | 不锈钢 316L/1.4404 |
B = 用于多重弯曲的半径 | |
C = 单弯半径
|
零件编号
DN10 ISO-KF
DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
零件编号 | 描述 |
211-331 | Flexible metal hose HF, DN10 ISO-KF, 250 mm |
211-332 | Flexible metal hose HF, DN10 ISO-KF, 500 mm |
211-333 | Flexible metal hose HF, DN10 ISO-KF, 750 mm |
211-334 | Flexible metal hose HF, DN10 ISO-KF, 1000 mm |
零件编号 | 描述 |
211-335 | Flexible metal hose HF, DN16 ISO-KF, 250 mm |
211-336 | Flexible metal hose HF, DN16 ISO-KF, 500 mm |
211-337 | Flexible metal hose HF, DN16 ISO-KF, 750 mm |
211-338 | Flexible metal hose HF, DN16 ISO-KF, 1000 mm |
211-531 | Flexible metal hose HF, DN16 ISO-KF, 1500 mm |
211-532 | Flexible metal hose HF, DN16 ISO-KF, 2000 mm |
零件编号 | 描述 |
211-339 | Flexible metal hose HF, DN25 ISO-KF, 250 mm |
211-340 | Flexible metal hose HF, DN25 ISO-KF, 500 mm |
211-341 | Flexible metal hose HF, DN25 ISO-KF, 750 mm |
211-342 | Flexible metal hose HF, DN25 ISO-KF, 1000 mm |
211-533 | Flexible metal hose HF, DN25 ISO-KF, 1500 mm |
211-534 | Flexible metal hose HF, DN25 ISO-KF, 2000 mm |
零件编号 | 描述 |
211-343 | Flexible metal hose HF, DN40 ISO-KF, 250 mm |
211-344 | Flexible metal hose HF, DN40 ISO-KF, 500 mm |
211-345 | Flexible metal hose HF, DN40 ISO-KF, 750 mm |
211-346 | Flexible metal hose HF, DN40 ISO-KF, 1000 mm |
211-535 | Flexible metal hose HF, DN40 ISO-KF, 1500 mm |
211-536 | Flexible metal hose HF, DN40 ISO-KF, 2000 mm |
零件编号 | 描述 |
211-347 | Flexible metal hose HF, DN50 ISO-KF, 250 mm |
211-348 | Flexible metal hose HF, DN50 ISO-KF, 500 mm |
211-349 | Flexible metal hose HF, DN50 ISO-KF, 750 mm |
211-350 | Flexible metal hose HF, DN50 ISO-KF, 1000 mm |
