电气馈入装置 DN40 ISO-CF-F

嵌入式选项

与我们一起彻底改变您的真空计使用体验！

INFICON 提供价格实惠的 ISO-KF 法兰馈入件，它已在世界各地的所有标准真空应用中使用多年。除了这种馈入件，还可配置真空腔室的真空侧和大气侧的连接器选择。

对于 UHV 应用，提供不同尺寸和技术规格的 CF 法兰型馈入件。

好处

符合 2011/65/EU RoHS 标准

规格

1馈通

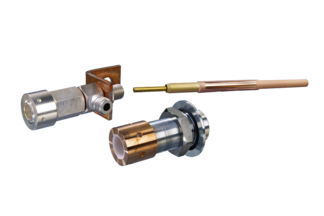

1 馈通 (高电流)

2 馈通

4 馈通

9 馈通

真空连接		DN40 ISO-CF-F

穿线装置数量		1

每极电压	kV	0.3

每极电流	A	70

烘烤温度	°C	400

密封性	mbar•l/s	5 x 10^-11

压力（绝对值）		1 x 10^-10 mbar...2 bar

法兰		不锈钢 304L/1.4306
导体		无氧铜 2.0040
绝缘体		氧化铝陶瓷 Al₂O₃

重量	kg	0.15

连接件：真空侧
件		2
最大电流	A	20
烘烤温度	°C	400
材料		不锈钢 304/1.4301

连接器：大气侧
件		2
最大电流	A	100
绝缘，使用到	V(ac)/V(dc)	不绝缘
烘烤温度	°C	150
接触件		镀银黄铜

真空连接		DN40 ISO-CF-F

穿线装置数量		1

每极电压	kV	1

每极电流	A	200/1000 ¹⁾

烘烤温度	°C	400

密封性	mbar•l/s	5 x 10^-11

压力（绝对值）		1 x 10^-10 mbar...2 bar

法兰		不锈钢 304L/1.4306
导体		无氧铜 2.0040
绝缘体		氧化铝陶瓷 Al₂O₃

重量	kg	0.5

连接件：真空侧
件		1
最大电流	A	1000 ¹⁾
烘烤温度	°C	400
材料		2.0060

连接器：大气侧
件		1
最大电流	A	250
绝缘，使用到	V(ac)/V(dc)	30/60
烘烤温度	°C	150
接触件		镀银黄铜

1) 带水冷

真空连接		DN40 ISO-CF-F

穿线装置数量		2

每极电压	kV	4

每极电流	A	150

烘烤温度	°C	400

密封性	mbar•l/s	5 x 10^-11

压力（绝对值）		1 x 10^-10 mbar...2 bar

法兰		不锈钢 304L/1.4306
导体		无氧铜 2.0040
绝缘体		氧化铝陶瓷 Al₂O₃

重量	kg	0.45

连接件：真空侧
件		2
最大电流	A	100
烘烤温度	°C	400
材料		不锈钢 304/1.4301

连接器：大气侧
件		2
最大电流	A	100
绝缘，使用到	V(ac)/V(dc)	30/60
烘烤温度	°C	50
接触件		镀银黄铜

真空连接		DN40 ISO-CF-F

穿线装置数量		4

每极电压	kV	1

每极电流	A	8

烘烤温度	°C	400

密封性	mbar•l/s	5 x 10^-11

压力（绝对值）		1 x 10^-10 mbar...2 bar

法兰		不锈钢 304L/1.4306
导体		不锈钢 304/1.4301
绝缘体		氧化铝陶瓷 Al₂O₃

重量	kg	0.3

连接件：真空侧
件		5
最大电流	A	12
烘烤温度	°C	400
材料		不锈钢 304/1.4301

连接器：大气侧
件		5
最大电流	A	25
绝缘，使用到	V(ac)/V(dc)	30/60
烘烤温度	°C	50
接触件		镀金黄铜

真空连接		DN40 ISO-CF-F

穿线装置数量		9

每极电压	kV	1

每极电流	A	8

烘烤温度	°C	400

密封性	mbar•l/s	5 x 10^-11

压力（绝对值）		1 x 10^-10 mbar...2 bar

法兰		不锈钢 304L/1.4306
导体		不锈钢 304/1.4301
绝缘体		氧化铝陶瓷 Al₂O₃

重量	kg	0.5

连接件：真空侧
件		10
最大电流	A	12
烘烤温度	°C	400
材料		不锈钢 304/1.4301

连接器：大气侧
件		10
最大电流	A	25
绝缘，使用到	V(ac)/V(dc)	30/60
烘烤温度	°C	50
接触件		镀金黄铜

在此下载完整的规格

零件编号

零件编号	描述

1 Feedthrough DN40 ISO-CF-F
214-136	Feedthrough, 1 pole
214-176	Connector: atmospheric side
214-195	Connection piece: vacuum side

1 Feedthrough DN40 ISO-CF-F (high current)
214-127	Feedthrough, 1 pole
214-177	Connector: atmospheric side
214-178	Connector: atm. side, H₂O cooled
214-196	Connection piece: vacuum side

2 Feedthroughs DN40 ISO-CF-F
214-128	Feedthroughs, 2 poles
214-176	Connector: atmospheric side
214-195	Connection piece: vacuum side

4 Feedthroughs DN40 ISO-CF-F
214-116	Feedthroughs, 4 poles
214-173	Connector: atmospheric side
214-192	Connection piece: vacuum side

9 Feedthroughs DN40 ISO-CF-F
214-117	Feedthroughs, 9 poles
214-181	Connector: atmospheric side
214-198	Connection piece: vacuum side
