ISO-K
波纹管
Product configurator
Gemini™ MxG5xx
Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Request
Your configuration has been successfully sent!
INFICON ISO-K 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
好处
- 价格极具竞争力
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格
DN63 ISO-K
DN100 ISO-K
DN160 ISO-K
DN200 ISO-K
DN250 ISO-K
DN320 ISO-K
| 尺寸 A | 132 mm |
| 尺寸 B | 20 mm |
| 尺寸 C | 20 mm |
| 尺寸 D | 66 mm |
| 尺寸 E | 30° |
| 材料： | |
| 法兰 | 不锈钢 304 |
| 波纹管 | 不锈钢 316Ti |
最大内部压力：1.5 bar | |
| A = 不紧张长度 | |
E = 轴的最大偏差
| |

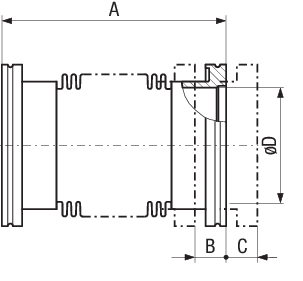

尺寸图
| 尺寸 A | 132 mm |
| 尺寸 B | 28 mm |
| 尺寸 C | 28 mm |
| 尺寸 D | 95 mm |
| 尺寸 E | 30° |
| 材料： | |
| 法兰 | 不锈钢 304 |
| 波纹管 | 不锈钢 316Ti |
最大内部压力：1.5 bar | |
| A = 不紧张长度 | |
E = 轴的最大偏差
| |
尺寸图
| 尺寸 A | 150 mm |
| 尺寸 B | 22 mm |
| 尺寸 C | 22 mm |
| 尺寸 D | 153 mm |
| 尺寸 E | 14° |
| 材料： | |
| 法兰 | 不锈钢 304 |
| 波纹管 | 不锈钢 316Ti |
最大内部压力：1.5 bar | |
| A = 不紧张长度 | |
E = 轴的最大偏差
| |
尺寸图
| 尺寸 A | 150 mm |
| 尺寸 B | 20 mm |
| 尺寸 C | 20 mm |
| 尺寸 D | 213 mm |
| 尺寸 E | 12° |
| 材料： | |
| 法兰 | 不锈钢 304 |
| 波纹管 | 不锈钢 316Ti |
最大内部压力：1.5 bar | |
| A = 不紧张长度 | |
E = 轴的最大偏差
| |
尺寸图
| 尺寸 A | 200 mm |
| 尺寸 B | 30 mm |
| 尺寸 C | 30 mm |
| 尺寸 D | 261 mm |
| 尺寸 E | 13° |
| 材料： | |
| 法兰 | 不锈钢 304 |
| 波纹管 | 不锈钢 316Ti |
最大内部压力：1.5 bar | |
| A = 不紧张长度 | |
E = 轴的最大偏差
| |
尺寸图
零件编号
| 零件编号 | 描述 |
| 212-201 | Bellows, inox, DN63 ISO-K |
| 212-202 | Bellows, inox, DN100 ISO-K |
| 212-203 | Bellows, inox, DN160 ISO-K |
| 212-204 | Bellows, inox, DN200 ISO-K |
| 212-205 | Bellows, inox, DN250 ISO-K |
| 212-206 | Bellows, inox, DN320 ISO-K |
