4. 带节流阀的中环
ISO-KF

带节流阀的中环

Centering-Ring-with-Throttle

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-KF 接头按照 ISO 2861/1、DIN 28403 和 Pneurop 6606 标准制造。我们的优质接头是所有真空和高真空度应用的标准元件。高质量 INFICON 元件经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。

好处

  • 价格极具竞争力
  • 全球物流
  • 设计和措施严格遵循国际认可的标准
  • 符合 2011/65/EU RoHS 标准

规格

DN16 ISO-KF
DN25 ISO-KF
DN40 ISO-KF
DN50 ISO-KF
尺寸 A                     17 mm
尺寸 B13 mm
尺寸 C8 mm
尺寸 D3.9 mm
尺寸 E6.2 mm
环:铝
内件:不锈钢 304/1.4301 and 303/1.4305

密封圈:



FPM

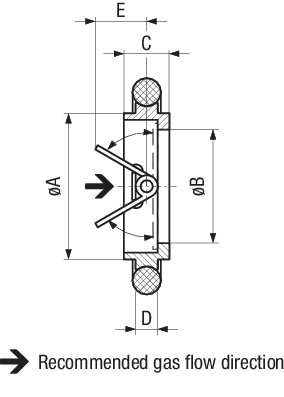

尺寸图

尺寸图
尺寸 A                     26 mm
尺寸 B18 mm
尺寸 C8 mm
尺寸 D3.9 mm
尺寸 E9 mm
环:铝
内件:不锈钢 304/1.4301 and 303/1.4305

密封圈:



FPM

尺寸图

尺寸图
尺寸 A                     41 mm
尺寸 B30 mm
尺寸 C8 mm
尺寸 D3.9 mm
尺寸 E14.3 mm
环:铝
内件:不锈钢 304/1.4301 and 303/1.4305

密封圈:



FPM

尺寸图

尺寸图
尺寸 A                     52 mm
尺寸 B42 mm
尺寸 C8 mm
尺寸 D3.9 mm
尺寸 E19.9 mm
环:铝
内件:不锈钢 304/1.4301 and 303/1.4305

密封圈:



FPM

尺寸图

尺寸图
在此下载完整的规格

零件编号

 零件编号描述
DN16 ISO-KF211-622Centering Ring w. throttle DN16 ISO-KF
DN25 ISO-KF211-623Centering Ring w. throttle DN25 ISO-KF
DN40 ISO-KF211-624Centering Ring w. throttle DN40 ISO-KF
DN50 ISO-KF211-625Centering Ring w. throttle DN50 ISO-KF
