ISO-K
带管法兰，不锈钢
嵌入式选项
与我们一起彻底改变您的真空计使用体验！
INFICON ISO-K 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。
好处
- 价格极具竞争力
- 全球物流
- 设计和措施严格遵循国际认可的标准
- 表面光洁度、焊缝、材料规格和清洁度均达到或超过高真空规格
- 符合 2011/65/EU RoHS 标准
规格

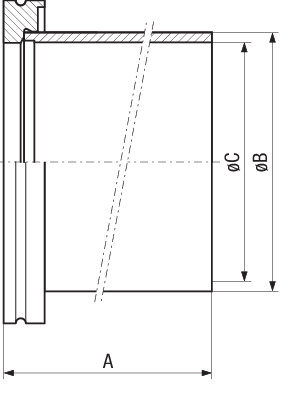

| 尺寸 A | 尺寸 B | 尺寸 C | |
| DN63 ISO-K | 100 mm | 76.1 mm | 71.5 mm |
| DN100 ISO-K | 100 mm | 108 mm | 104 mm |
| DN160 ISO-K | 100 mm | 159 mm | 155 mm |
| DN200 ISO-K | 100 mm | 219.1 mm | 212.7 mm |
| DN250 ISO-K | 100 mm 100 mm | 267 mm 273 mm | 261 mm 267 mm |
| DN320 ISO-K | 100 mm | 324 mm | 318 mm |
| DN400 ISO-K | 100 mm | 406 mm | 400 mm |
| DN500 ISO-K | 100 mm | 508 mm | 500 mm |
| DN630 ISO-K | 100 mm | 660 mm | 650 mm |
材料：不锈钢 304
| |||
零件编号
| 零件编号 | 描述 |
| 212-051 | Flange with tube, inox, DN63 ISO-K |
| 212-052 | Flange with tube, inox, DN100 ISO-K |
| 212-053 | Flange with tube, inox, DN160 ISO-K |
| 212-054 | Flange with tube, inox, DN200 ISO-K |
| 212-055 | Flange with tube, inox, DN250 ISO-K, 267 mm |
| 212-506 | Flange with tube, inox, DN250 ISO-K, 273 mm |
| 212-056 | Flange with tube, inox, DN320 ISO-K |
| 212-057 | Flange with tube, inox, DN400 ISO-K |
| 212-058 | Flange with tube, inox, DN500 ISO-K |
| 212-059 | Flange with tube, inox, DN630 ISO-K |
下载
选择语言
数据表
Flansch mit Rohransatz – Edelstahl DE
pdf
•
326,7 KB
•
德语
•
数据表
Flange with Tube - Stainless Steel EN
pdf
•
312,7 KB
•
英文
•
数据表
Brida con tubo - Acero inoxidable ES
pdf
•
366,4 KB
•
西班牙语
•
数据表
チューブ付きフランジ - ステンレス JA
pdf
•
401,3 KB
•
日语
•
数据表
튜브 타입 플랜지 - SUS KO
pdf
•
351,2 KB
•
韩语
•
数据表
带管法兰 - 不锈钢 ZH
pdf
•
384,3 KB
•
中文
•
数据表
3D文件
