4. 保护盖
ISO-K

保护盖

Protective-Lid-ISO-K

Product configurator

Gemini™ MxG5xx

Type
Sensor version
Ionization chamber
Emmision current
Flange connection to vacuum chamber
Switching function
Electrical connection
Digital interface
Analog output signal
Your configuration
inficon-gauge
Gemini™ MxG5xx
Flange
DN 16 ISO-KF
Switching functions
None
Electrical Connection
FCC, 8-pin
Digital Interface
None
Measurement range
1.2 - 8.68 V
Request
Personal information

You can unsubscribe from these communications at any time. For more information please review our Privacy Policy.

Product
inficon-gauge
Gemini™ MxG5xx
Gemini™ MAG500
Your configuration has been successfully sent!
Back

INFICON ISO-K 优质接头按照 ISO 1609、DIN 28404 和 Pneurop 6606 标准制造。我们的优质大直径接头是所有真空和高真空度管路应用的标准真空元件。高质量 INFICON 接头经过精心设计，通过了泄漏速率低于 1 x 10-9 mbar l/s 的测试。

好处

  • 价格极具竞争力
  • 全球物流
  • 符合 2011/65/EU RoHS 标准

规格

 尺寸 A尺寸 B尺寸 C
DN63 ISO-K102 mm95 mm18 mm
DN100 ISO-K137 mm130 mm18 mm
DN160 ISO-K187 mm180 mm18 mm
DN200 ISO-K248 mm240 mm18.5 mm
DN250 ISO-K297.5 mm290 mm18.5 mm
DN320 ISO-K380 mm370 mm23.5 mm
DN400 ISO-K461 mm450 mm23.5 mm
DN500 ISO-K557 mm550 mm24 mm
DN630 ISO-K697 mm690 mm29 mm

材料： 聚乙烯

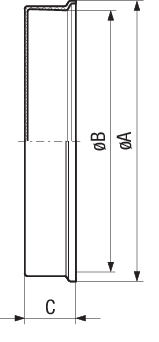

尺寸图

尺寸图
在此下载完整的规格

零件编号

零件编号描述
212-311Protective lid, DN63 ISO-K
212-312Protective lid, DN100 ISO-K
212-313Protective lid, DN160 ISO-K
212-314Protective lid, DN200 ISO-K
212-315Protective lid, DN250 ISO-K
212-316Protective lid, DN320 ISO-K
212-317Protective lid, DN400 ISO-K
212-318Protective lid, DN500 ISO-K
212-319Protective lid, DN630 ISO-K
